Снятие и установка комбинации приборов -KX2- в Шкода Карок
Необходимые специальные приспособления: Крюк -3438-
При адаптации/замене комбинации приборов включить тестер в режим он-лайн.
При замене комбинации приборов перед снятием изначальной комбинации приборов нужно подключить → Тестер, а ведомых функциях нужно выбрать "замена блока управления" соответствующего блока управления. Таким образом тестер получит от прежней комбинации приборов параметры, необходимые для работы новой комбинации приборов. Если прежней комбинации приборов нет в наличии или между ней и тестером нет связи, действовать по описанию в тестере. После установки новой комбинации приборов выполнить адаптацию всех ключей зажигания.
Автомобили с интерфейсом системы санкционирования доступа и пуска двигателя (бесключевой запуск) – при адаптации ключей действовать в соответствии с указаниями тестер.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять рулевое колесо

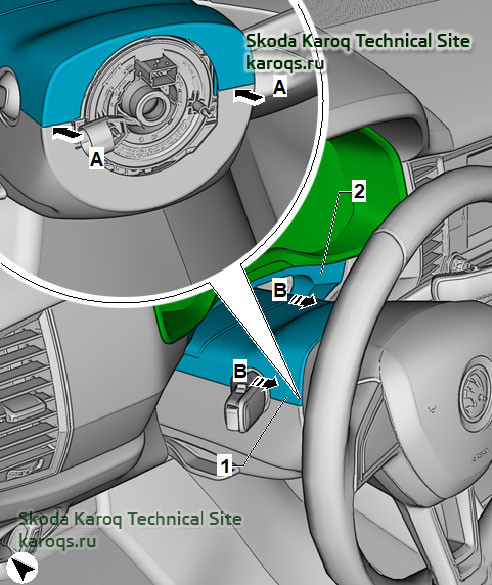

– Поддеть верхнюю накладку -1- в области стрелок -A- и высвободить из крепления.
– Затем освободить из фиксаторов в направлении стрелок -B- и снять накладку -2-.
– вывернуть винты -3-
Осторожно! Опасность повреждения комбинации приборов.
При снятии комбинации приборов не тянуть за заводскую табличку

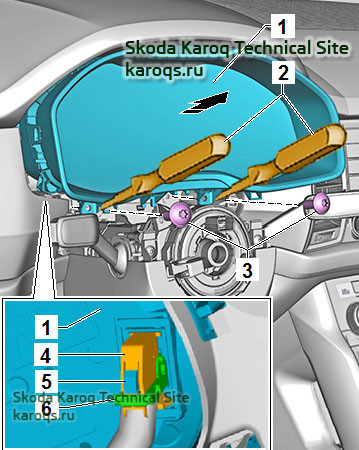

– Зацепить крюки -3438- поз. -2- последовательно за язычки крепления комбинации приборов (см. рис.)
и разблокировать комбинацию приборов -1- движением назад, при этом удерживать её в направлении снятия -стрелка- (нажать вниз).
– Нажать на фиксатор -5- и, откинув скобу -6-, разблокировать и отсоединить разъём -4-.
Установка
– Подсоединить разъём и вставить комбинацию приборов в монтажное отверстие до фиксации.
– Закрутить винты -2- и установить нижнюю крышку.
Самодиагностика комбинации приборов
Комбинация приборов управляется микропроцессором и оснащена самодиагностикой с широким набором функций.
При появлении неисправностей в узлах системы в регистраторе событий комбинации приборов записываются коды неисправности.
Самодиагностика выполняется с помощью тестера в режиме "Ведомые функции".
Моменты затяжки
Необходимые специальные приспособления: Крюк -3438-
При адаптации/замене комбинации приборов включить тестер в режим он-лайн.
При замене комбинации приборов перед снятием изначальной комбинации приборов нужно подключить → Тестер, а ведомых функциях нужно выбрать "замена блока управления" соответствующего блока управления. Таким образом тестер получит от прежней комбинации приборов параметры, необходимые для работы новой комбинации приборов. Если прежней комбинации приборов нет в наличии или между ней и тестером нет связи, действовать по описанию в тестере. После установки новой комбинации приборов выполнить адаптацию всех ключей зажигания.
Автомобили с интерфейсом системы санкционирования доступа и пуска двигателя (бесключевой запуск) – при адаптации ключей действовать в соответствии с указаниями тестер.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять рулевое колесо
Снятие рулевого колеса в Шкода Карок - Skoda Karoq Technical Site
Skoda Karoq: детали и узлы рулевого колеса 1 - Рулевая колонка установочные метки -стрелки- на рулевом колесе и рулевой колонке при установке должны находиться на одной линии. На некоторых рулевых колонках заводская установочная метка отсутствует. На таких колонках необходимо сделать...
karoqs.ru
– Затем освободить из фиксаторов в направлении стрелок -B- и снять накладку -2-.
– вывернуть винты -3-
Осторожно! Опасность повреждения комбинации приборов.
При снятии комбинации приборов не тянуть за заводскую табличку
– Зацепить крюки -3438- поз. -2- последовательно за язычки крепления комбинации приборов (см. рис.)
и разблокировать комбинацию приборов -1- движением назад, при этом удерживать её в направлении снятия -стрелка- (нажать вниз).
– Нажать на фиксатор -5- и, откинув скобу -6-, разблокировать и отсоединить разъём -4-.
Установка
– Подсоединить разъём и вставить комбинацию приборов в монтажное отверстие до фиксации.
– Закрутить винты -2- и установить нижнюю крышку.
Самодиагностика комбинации приборов
Комбинация приборов управляется микропроцессором и оснащена самодиагностикой с широким набором функций.
При появлении неисправностей в узлах системы в регистраторе событий комбинации приборов записываются коды неисправности.
Самодиагностика выполняется с помощью тестера в режиме "Ведомые функции".
Моменты затяжки
| Деталь/узел | Момент затяжки |
| Винты крепления комбинации приборов | 1,5 Н·м |
Последнее редактирование:
