Skoda Karoq: молдинги и накладки кузова
1 - Втулка
2 - Фиксатор
3 - Хомут
4 - Молдинг заднего бампера
5 - Молдинг заднего крыла
6 - Молдинг задней двери
7 - Двусторонняя клейкая лента
8 - Декоративная накладка задней двери
9 - Двусторонняя клейкая лента
10 - Двусторонняя клейкая лента
11 - Двусторонняя клейкая лента
12 - Декоративная накладка передней двери
13 - Двусторонняя клейкая лента
14 - Декоративная накладка переднего крыла
15 - Молдинг крыла
16 - Молдинг бампера
Шкода Карок: снятие и установка молдинга
Молдинг переднего крыла
Снятие
- Перед снятием слегка нагреть декоративную накладку в области наклеенной двухсторонней клейкой ленты -5- с помощью фена.
- Высвободить накладку -2- из фиксаторов -4- и одновременно отделить двустороннюю клейкую ленту -5-.
- Срезать накладки, например, с помощью резака.
- Снять накладки -2 и 3- с крыла и бампера.
Установка
- Удалить остатки старой двусторонней клейкой ленты средством для удаления клея D 002 000 10.
- Очистить и обезжирить поверхность, на которую будет приклеиваться двухсторонняя клейкая лента -5-.
- Наклеить двухстороннюю клейкую ленту на предназначенное место.
- Зафиксировать нижнюю часть накладки -2- в элементах -1- на крыле.
- Прижать приспособлением -3356- накладку в области двухсторонней клейкой ленты с усилием 5 кг.
Перед установкой заменить повреждённые резиновые втулки новыми.
Молдинг заднего крыла
Снятие
– Перед снятием слегка нагреть декоративную накладку в области наклеенной двухсторонней клейкой ленты -4- с помощью фена.
– Срезать накладки, например, с помощью резака.
– Снять накладки -1, 2 и 3- с крыла и бампера.
Установка
– Удалить остатки старой двусторонней клейкой ленты средством для удаления клея D 002 000 10.
– Очистить и обезжирить поверхность, на которую будет приклеиваться двухсторонняя клейкая лента -4-.
Наклеить двухстороннюю клейкую ленту на предназначенное место.
– Прижать приспособлением -3356- накладку в области двухсторонней клейкой ленты с усилием 5 кг.
Снятие и установка облицовки порога Skoda Karoq
Указания по установке приклеиваемых декоративных накладок
Перед снятием разогреть декоративную накладку техническим феном.
Использовать средство для удаления клея -D 002 000 10-.
Поверхности приклеивания должны быть очищены от пыли и обезжирены.
Надписи, плёнки и эмблемы приклеиваются непосредственно после очистки.
Защитную плёнку следует снимать непосредственно перед установкой.
Работы выполнять при температуре около 21 °C.
Снятие
Декоративная накладка передней двери
– Разогреть декоративную накладку в зоне клеевых полос - 5 - техническим феном.
– Открепить накладку из втулок -3-.
– Вывести накладку -5- из кромки двери.
Декоративная накладка задней двери
– Разогреть декоративную накладку в зоне клеевых полос - 4 - техническим феном.
– Открепить накладку из втулок -3-.
– Вывести накладку -4- из кромки двери.
Установка
Тщательно очистить и обезжирить склеиваемые поверхности перед установкой!
Декоративная накладка передней двери
– Все вставки - 1 - и пистоны проверить на отсутствие повреждений, при необходимости заменить.
– Снять защитную плёнку с клейкой ленты - 4 -.
– Вставить декоративную накладку -2- с фиксаторами в кромку двери и вдавить во вставки -1-.
– В зоне приклеивания крепко прижать декоративную накладку - 4 - к двери.
Декоративная накладка задней двери
– Все вставки - 1 - и пистоны проверить на отсутствие повреждений, при необходимости заменить.
– Снять защитную плёнку с клейкой ленты - 4 -.
– Вставить декоративную накладку -3- с фиксаторами в кромку двери и вдавить во вставки -1-.
– В зоне приклеивания крепко прижать декоративную накладку - 4 - к двери.

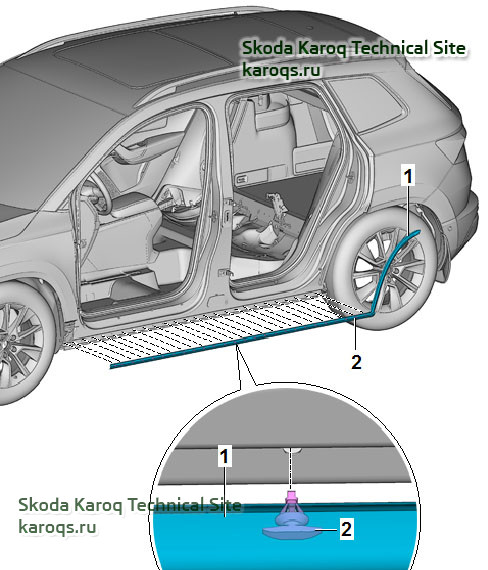

Снятие и установка облицовки порога
1 - Облицовка порога
2 - Зажимы
Снятие
– По очереди высвободить фиксаторы -2- из всех отверстий.
Установка
– Поочерёдно установить все фиксаторы.
Перед установкой проверить облицовку порога на предмет защиты от коррозии.
Номера деталей:
1 - Втулка
2 - Фиксатор
3 - Хомут
4 - Молдинг заднего бампера
5 - Молдинг заднего крыла
6 - Молдинг задней двери
7 - Двусторонняя клейкая лента
8 - Декоративная накладка задней двери
9 - Двусторонняя клейкая лента
10 - Двусторонняя клейкая лента
11 - Двусторонняя клейкая лента
12 - Декоративная накладка передней двери
13 - Двусторонняя клейкая лента
14 - Декоративная накладка переднего крыла
15 - Молдинг крыла
16 - Молдинг бампера
Шкода Карок: снятие и установка молдинга
Молдинг переднего крыла
Снятие
- Перед снятием слегка нагреть декоративную накладку в области наклеенной двухсторонней клейкой ленты -5- с помощью фена.
- Высвободить накладку -2- из фиксаторов -4- и одновременно отделить двустороннюю клейкую ленту -5-.
- Срезать накладки, например, с помощью резака.
- Снять накладки -2 и 3- с крыла и бампера.
Установка
- Удалить остатки старой двусторонней клейкой ленты средством для удаления клея D 002 000 10.
- Очистить и обезжирить поверхность, на которую будет приклеиваться двухсторонняя клейкая лента -5-.
- Наклеить двухстороннюю клейкую ленту на предназначенное место.
- Зафиксировать нижнюю часть накладки -2- в элементах -1- на крыле.
- Прижать приспособлением -3356- накладку в области двухсторонней клейкой ленты с усилием 5 кг.
Перед установкой заменить повреждённые резиновые втулки новыми.
Молдинг заднего крыла
Снятие
– Перед снятием слегка нагреть декоративную накладку в области наклеенной двухсторонней клейкой ленты -4- с помощью фена.
– Срезать накладки, например, с помощью резака.
– Снять накладки -1, 2 и 3- с крыла и бампера.
Установка
– Удалить остатки старой двусторонней клейкой ленты средством для удаления клея D 002 000 10.
– Очистить и обезжирить поверхность, на которую будет приклеиваться двухсторонняя клейкая лента -4-.
Наклеить двухстороннюю клейкую ленту на предназначенное место.
– Прижать приспособлением -3356- накладку в области двухсторонней клейкой ленты с усилием 5 кг.
Снятие и установка облицовки порога Skoda Karoq
Указания по установке приклеиваемых декоративных накладок
Перед снятием разогреть декоративную накладку техническим феном.
Использовать средство для удаления клея -D 002 000 10-.
Поверхности приклеивания должны быть очищены от пыли и обезжирены.
Надписи, плёнки и эмблемы приклеиваются непосредственно после очистки.
Защитную плёнку следует снимать непосредственно перед установкой.
Работы выполнять при температуре около 21 °C.
Снятие
Декоративная накладка передней двери
– Разогреть декоративную накладку в зоне клеевых полос - 5 - техническим феном.
– Открепить накладку из втулок -3-.
– Вывести накладку -5- из кромки двери.
Декоративная накладка задней двери
– Разогреть декоративную накладку в зоне клеевых полос - 4 - техническим феном.
– Открепить накладку из втулок -3-.
– Вывести накладку -4- из кромки двери.
Установка
Тщательно очистить и обезжирить склеиваемые поверхности перед установкой!
Декоративная накладка передней двери
– Все вставки - 1 - и пистоны проверить на отсутствие повреждений, при необходимости заменить.
– Снять защитную плёнку с клейкой ленты - 4 -.
– Вставить декоративную накладку -2- с фиксаторами в кромку двери и вдавить во вставки -1-.
– В зоне приклеивания крепко прижать декоративную накладку - 4 - к двери.
Декоративная накладка задней двери
– Все вставки - 1 - и пистоны проверить на отсутствие повреждений, при необходимости заменить.
– Снять защитную плёнку с клейкой ленты - 4 -.
– Вставить декоративную накладку -3- с фиксаторами в кромку двери и вдавить во вставки -1-.
– В зоне приклеивания крепко прижать декоративную накладку - 4 - к двери.
Снятие и установка облицовки порога
1 - Облицовка порога
2 - Зажимы
Снятие
– По очереди высвободить фиксаторы -2- из всех отверстий.
Установка
– Поочерёдно установить все фиксаторы.
Перед установкой проверить облицовку порога на предмет защиты от коррозии.
Номера деталей:
Надписи, защитные молдинги, эмблемы - номера деталей
