Шкода Карок: детали и узлы наружной ручки двери

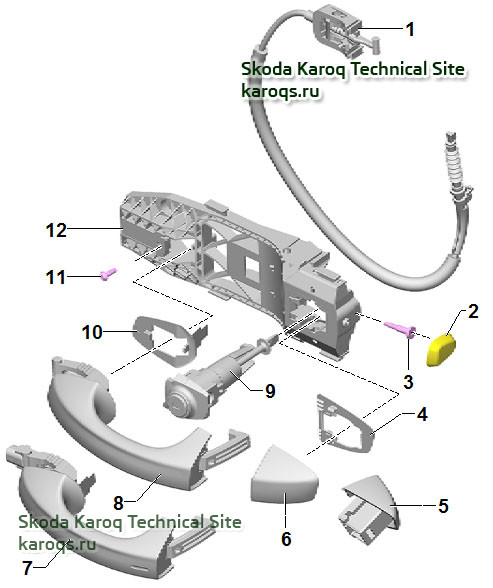

1 - Трос наружной ручки (передней двери)
2 - Крышка
3 - Винт
На стороне водителя.
личинки замка
Момент затяжки 3,5 Н·м.
4 - Задняя подкладка
для установки крышки замка наружной ручки или личинки замка.
5 - Крышка замка наружной ручки (передней двери)
На стороне переднего пассажира.
фиксируется скобой на креплении наружной ручки.
6 - Крышка личинки замка
На стороне водителя.
закреплена на личинке замка.
7 - Наружная ручка (передней двери) с интерфейсом системы доступа и пуска двигателя
8 - Наружная ручка (передней двери)
9 - Личинка замка
На стороне водителя.
10 - Передняя подкладка
для установки наружной ручки
11 - Винт
Момент затяжки 1,7 Н·м.
12 - Крепление наружной ручки (передней двери)
Снятие и установка крышки на ручке двери
При снятии крышки личинки замка отвёртку не поворачивать и не поддевать ею крышку
Личинка замка и крышка личинки замка установлены только со стороны водителя
Снятие
- Немного вытянуть ручку двери наружу
- Вставить тонкую отвёртку -3- с лёгким усилием -стрелка a- в отверстие на нижней стороне крышки личинки замка
- Слегка оттянуть крышку личинки замка - 1 - вместе с отвёрткой на нижней стороне от двери - стрелка b -
- Выдвинуть крышку из личинки замка движением вверх.
Установка

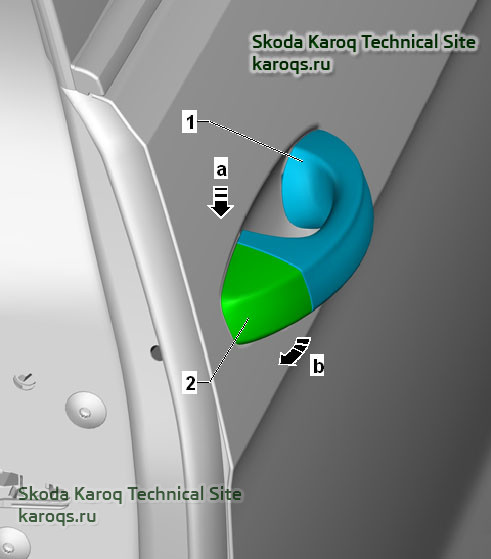

- Немного вытянуть ручку двери - 1 - наружу.
- Насадить крышку личинки замка - 2 - на личинку замка - стрелка a -
- Прижать крышку личинки замка - 2 - к двери - стрелка b - так, чтобы крышка зафиксировалась на личинке замка.
Снятие и установка крышки - без личинки замка
Такая крышка устанавливается там, где отсутствует личинка замка.
Снятие

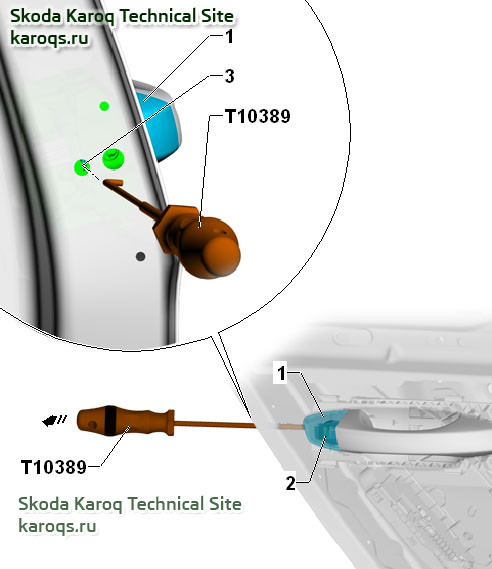

Необходимые специальные приспособления: Приспособление -T10389-
- Снять заглушку в зоне отверстия - 5 -.
- Ввести приспособление -T10389- через отверстие в - направлении стрелки - в запорный крюк в крышке.
- Потянуть монтажное приспособление -T10389- прибл. на 5 мм вперёд так, чтобы крюк расфиксировался.

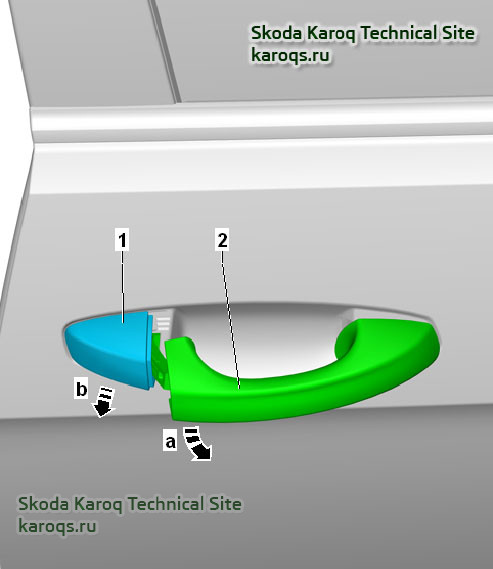

Немного вытянуть ручку двери - 2 - наружу - стрелка a -.
Указание: Не вдавливать ручку в дверь. Будет повреждён корпус ручки.
- Извлечь крышку -1- из корпуса ручки -стрелка b-.
Установка

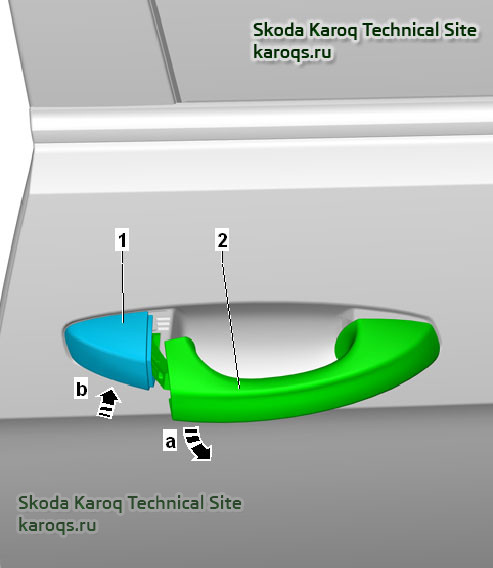

Немного вытянуть ручку двери - 2 - в - направлении стрелки a -
- Вставить крышку - 1 - в корпус ручки -стрелка b-.
- Слегка прижать крышку - 1 - к двери.
- Вставить отвёртку - 4 - до упора в защёлку - 3 - корпуса ручки.
- Вдавить отвёртку -стрелка- до запирания защёлки.
- Защёлкнуть заглушку в отверстии - 5 -.
1 - Трос наружной ручки (передней двери)
2 - Крышка
3 - Винт
На стороне водителя.
личинки замка
Момент затяжки 3,5 Н·м.
4 - Задняя подкладка
для установки крышки замка наружной ручки или личинки замка.
5 - Крышка замка наружной ручки (передней двери)
На стороне переднего пассажира.
фиксируется скобой на креплении наружной ручки.
6 - Крышка личинки замка
На стороне водителя.
закреплена на личинке замка.
7 - Наружная ручка (передней двери) с интерфейсом системы доступа и пуска двигателя
8 - Наружная ручка (передней двери)
9 - Личинка замка
На стороне водителя.
10 - Передняя подкладка
для установки наружной ручки
11 - Винт
Момент затяжки 1,7 Н·м.
12 - Крепление наружной ручки (передней двери)
Снятие и установка крышки на ручке двери
При снятии крышки личинки замка отвёртку не поворачивать и не поддевать ею крышку
Личинка замка и крышка личинки замка установлены только со стороны водителя
Снятие
- Немного вытянуть ручку двери наружу
- Вставить тонкую отвёртку -3- с лёгким усилием -стрелка a- в отверстие на нижней стороне крышки личинки замка
- Слегка оттянуть крышку личинки замка - 1 - вместе с отвёрткой на нижней стороне от двери - стрелка b -
- Выдвинуть крышку из личинки замка движением вверх.
Установка
- Немного вытянуть ручку двери - 1 - наружу.
- Насадить крышку личинки замка - 2 - на личинку замка - стрелка a -
- Прижать крышку личинки замка - 2 - к двери - стрелка b - так, чтобы крышка зафиксировалась на личинке замка.
Снятие и установка крышки - без личинки замка
Такая крышка устанавливается там, где отсутствует личинка замка.
Снятие
Необходимые специальные приспособления: Приспособление -T10389-
- Снять заглушку в зоне отверстия - 5 -.
- Ввести приспособление -T10389- через отверстие в - направлении стрелки - в запорный крюк в крышке.
- Потянуть монтажное приспособление -T10389- прибл. на 5 мм вперёд так, чтобы крюк расфиксировался.
Немного вытянуть ручку двери - 2 - наружу - стрелка a -.
Указание: Не вдавливать ручку в дверь. Будет повреждён корпус ручки.
- Извлечь крышку -1- из корпуса ручки -стрелка b-.
Установка
Немного вытянуть ручку двери - 2 - в - направлении стрелки a -
- Вставить крышку - 1 - в корпус ручки -стрелка b-.
- Слегка прижать крышку - 1 - к двери.
- Вставить отвёртку - 4 - до упора в защёлку - 3 - корпуса ручки.
- Вдавить отвёртку -стрелка- до запирания защёлки.
- Защёлкнуть заглушку в отверстии - 5 -.
