Система Старт-стоп служит для уменьшения расхода топлива благодаря тому, что автоматически выключает двигатель во время остановок и самостоятельно запускает его при желании водителя продолжить движение. Система Старт-стоп активируется автоматически в том случае, если после начала движения автомобиль примерно четыре секунды движется со скоростью свыше 3 км/ч
Для системы Старт-стоп важно иметь информацию о том, допускает ли состояние заряда АКБ повторный запуск двигателя. Эта процедура называется прогнозированием напряжения пуска. Она даёт сведения о том, что все параметры силового агрегата, определяющие новый запуск, проанализированы. При этом происходит постоянное сопоставление состояния заряда АКБ с характеристиками двигателя.
На основании прогнозирования напряжения пуска принимается решение, может ли быть реализована функция Старт-стоп и нужно ли для увеличения пускового тока отключить некоторые потребители электроэнергии, например обогрев сидений, заднего стекла, зеркал, рулевого колеса и дополнительный отопитель. Питание этих устройств заранее отключается перед повторным стартом и на время запуска двигателя блокируется.
Выключение системы Старт-стоп
Если водитель не хочет использовать систему Старт-стоп, он может отключить её с помощью соответствующего выключателя. Индикатор системы Старт'стоп на дисплее комбинации приборов погаснет. При повторном нажатии клавиши система снова включится.
Если ключ зажигания вынуть из замка и снова вставить, то система Старт-стоп включится автоматически. Если скорость автомобиля превышает 3 км/ч, то система Старт-стоп включается.
Системные требования
Остановка — выключение двигателя
Для того чтобы система Старт-стоп смогла выключить двигатель, помимо необходимых действий, выполняемых водителем со сцеплением, коробкой передач и тормозами, должны быть выполнены также другие условия.
Условия выключения (Стоп) двигателя
Автомобиль стоит (скорость = 0 км/ч).
и
Обороты двигателя не превышают 1200 об/мин.
и
Температура ОЖ находится в пределах от 25°C до 100°C.
и
Разрежение в тормозной системе превышает 550 мбар.
и
АКБ имеет достаточный для для повторного запуска двигателя уровень заряда (прогнозирование напряжения АКБ).
Температура АКБ находится в пределах от '1°C до 55°C.
и
Требования к микроклимату салона не являются завышенными,
т. е. разница между установленной температурой и температурой на выходе дефлекторов не превышает 8°C.
и
Сажевый фильтр не находится в режиме регенерации (только для дизельных двигателей).
Продолжение движения (Старт) — запуск двигателя
Для автоматического запуска двигателя системой Старт'стоп также должны быть выполнены определённые условия.
Условия пуска (Старт) двигателя
Водитель пристёгнут ремнём безопасности (замок ремня защёлкнут).
и
Капот закрыт.
и
Дверь водителя закрыта.
и (для автомобилей с МКП)
Педаль сцепления выжата.
и
Рычаг переключения передач находится в нейтральном положении.
ИЛИ (для автомобилей с КП DSG)
Педаль тормоза отпущена.
Требования к автомобилю для запуска двигателя (Старт)
Двигатель может быть запущен без участия водителя при выполнении одного из следующих условий:
- Изменено состояние автомобиля (например, отпущена педаль тормоза и автомобиль покатился).
- Активирована одна из его внутренних систем (например, включён режим оттаивания).
- Изменены наружные условия (например, температура)
При этом, в зависимости от комплектации автомобиля, могут иметь значение следующие условия:
- После остановки на склоне автомобиль начинает катиться.
- При этом обеспечивается достаточное усиливающее действие усилителя тормозов и усилителя рулевого управления.
- При превышении скорости 3км/ч двигатель самостоятельно запускается.
- Температура ОЖ двигателя вышла из диапазона 25°C – 100°C.
- Усилитель тормозов не обеспечивает достаточного усиления.
- АКБ недостаточно заряжена.
- Нажата клавиша оттаивания.
- Скорость вентилятора увеличена более чем на четыре ступени
- Увеличена нагрузка на отопитель или кондиционер климатической установки (разница между заданной и фактической температурой > 8°C).
Для обеспечения повторного запуска двигателя при активированной системе Старт-стоп некоторые дополнительные потребители электроэнергии или функции систем комфорта, например обогрев сидений, после отключения двигателя могут оставаться неподключёнными
Условия отказа отключения двигателя
Помимо уже перечисленных факторов, определяющих условия отключения и автоматического включения двигателя, имеются такие, которые могут заблокировать работу системы Старт-стоп. Система Старт-стоп не срабатывает при следующих условиях:
- Система выключена клавишей
- Уровень заряда АКБ не гарантирует повторный запуск двигателя (прогнозирование напряжения пуска).
- Включён режим оттаивания
- Включён обогрев ветрового стекла
- Температура, заданная на панели управления климатической установки, более чем на 8°C отличается от фактической температуры внутри салона.
- Обороты двигателя превышают 1200 об/мин.
- Неисправен генератор, например оборван приводной ремень.
Перечисленные параметры зависят от марки автомобиля, комплектации и типа двигателя.
В процессе совершенствования системы эти параметры могут изменяться.
Фактические значения этих величин можно найти в технической документации и материалах для сервиса.
Устройство системы Старт-стоп
Функции системы Старт-стоп содержатся в программном обеспечении блока управления двигателя. При этом для выполнения своих функций система соединена со многими узлами и подсистемами автомобиля. Компоненты автомобиля, связанные с системой Старт-стоп, представлены на следующей схеме. Однако для работы системы, контроля за выполнением условий и согласования с другими системами автомобиля требуется намного больше информации.
Условные обозначения элементов системы на примере механической КП:
A АКБ
C Генератор
С1 Регулятор напряжения
B Стартер
F Выключатель стоп'сигналов
F36 Выключатель педали сцепления
F416 Клавиша включения системы Старт'стоп
G62 Датчик температуры охлаждающей жидкости
G79 Датчик положения педали акселератора
G701 Датчик нейтрального положения КП (только для МКП)
J104 Блок управления ABS
J255 Блок управления Climatronic
J285 Блок управления комбинации приборов
J367 Блок управления для контроля аккумуляторной батареи с датчиком АКБ
J393 Центральный блок управления систем комфорта
J500 Блок управления усилителя рулевого управления
J519 Блок управления бортовой сети
J532 Стабилизатор напряжения
J533 Диагностический интерфейс шин данных
J623 Блок управления двигателя
J791 Блок управления парковочного ассистента
1 Электромеханический усилитель рулевого управления
2 Сигнал скорости, датчик пути
3 Системы управления двигателя (например, система зажигания, питания, смесеобразования, система рециркуляции ОГ, наддува вторичного воздуха, очистки ОГ и т. д.)
4 Распознавание ремня безопасности
5 Отопление, вентиляция, климатическая установка
6 Клемма 50R
7 Клемма 30
8 Магнитола, радионавигационная система
АКБ со стекловолокнистым наполнителем
Вместо обычных свинцовых аккумуляторов в автомобилях с системой Старт-стоп в качестве стартерной батареи применяются только АКБ со стекловолокнистым наполнением, потому что они способны выдержать большее число циклов заряда-разряда.
АКБ со стекловолокнистым наполнением наряду с гелевыми аккумуляторами являются представителями нового класса высокоэффективных накопителей энергии.
Основное отличие этих аккумуляторов от свинцовых состоит в том, что электролит содержится внутри стекловолоконной ткани, разделяющей свинцовые пластины.
Дополнительные преимущества:
- высокая мощность при холодном пуске
- высокая стойкость к сильной разрядке
- высокая прочность
- не грозит вытекание кислоты при переворачивании и даже при поломке корпуса
- образование значительно меньшего слоя кислоты, снижающего мощность, по сравнению с обычными батареями
- не требует обслуживания
При заряде АКБ и при запуске двигателя от другого автомобиля необходимо учитывать следующее:
сначала подключают кабель к положительному полюсу; затем массу.
При таком порядке подключения датчик АКБ не будет перемкнут.
При зарядке батареи при непосредственном подключении к минусовому полюсу вход датчика АКБ будет закорочен.
Следовательно, параметры АКБ во время заряда не будут контролироваться датчиком.
В результате данные о состоянии АКБ, находящиеся в диагностическом интерфейсе шин данных, не будут соответствовать состоянию заряженной АКБ.
Стартер
Использование системы Старт-стоп в городе предъявляет высокие требования к стартеру. Поэтому были приняты меры по повышению его стойкости к увеличенной частоте циклов запуска и повышена прочность зубчатого зацепления. Под циклом понимается всякое включение стартера, независимо от того, запустился двигатель или нет.
Повышенная стойкость к числу циклов запуска предполагает также, что стартер можно чаще использовать. Поэтому повышена износостойкость стартера.
Система старт-стоп 2.0 (второго поколения)
Система старт-стоп 2.0 имеет следующие основные особенности:
• расширенные возможности индикации (например, отображение причины отказа останова двигателя);
• перемежающийся режим: многократные остановы и пуски двигателя по запросу на неподвижном автомобиле (в том числе и при нахождении рычага селектора в положении P);
• двигатель может перейти в режим останова при следующих ситуациях:
- активен адаптивный круиз-контроль (ACC);
- активна функция Auto Hold (AVH);
- активен электромеханический стояночный тормоз (EPB);
- подсоединён прицеп (уклон местности < 3 %);
- в процессе остановки автомобиля (ещё до полной остановки).
Расширенные возможности индикации

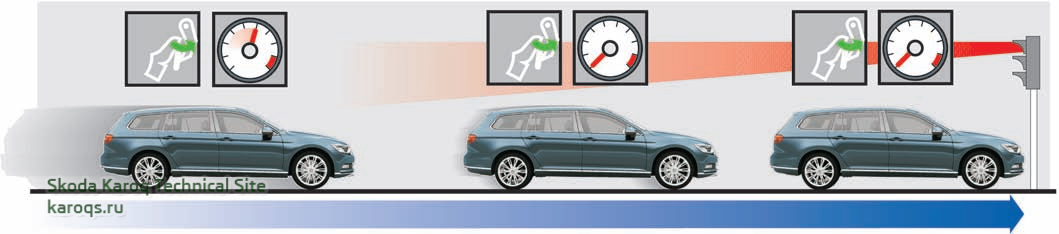

Режим останова двигателя в процессе остановки автомобиля
Новая функция системы старт-стоп 2.0, режим останова двигателя в процессе остановки автомобиля, представляет собой последовательное развитие функции. При распознанном процессе остановки автомобиля (при наличии соответствующих параметрических условий) двигатель выключается уже начиная со скорости ниже 7 или 2 км/ч (в зависимости от типа коробки передач). Это приводит к повышению уровня доступности системы старт!стоп и, таким образом, к дальнейшему снижению выбросов CO2.
1. Водитель снижает скорость, и начинается распознавание процесса остановки автомобиля
2. При распознанном процессе остановки автомобиля двигатель переходит в режим останова
3. Автомобиль неподвижен
Критерии для распознанного процесса остановки автомобиля
В режиме старт-стоп двигатель выключается в процессе остановки автомобиля только при распознанном процессе остановки автомобиля.
Для распознавания процесса остановки автомобиля должны быть выполнены следующие критерии:
Автомобиль с КП DSG должен:
• в цикле движения двигаться со скоростью выше 12 км/ч;
• двигаться по поверхности, имеющей уклон меньше 3 % (при буксировке прицепа);
• обладать параметрами замедления, характерными для процесса остановки автомобиля;
• угол поворота рулевого колеса должен быть меньше 45°, и не должно осуществляться маневрирование;
• скорость ниже 2 км/ч при комплектации КП DQ500/250;
• скорость ниже 7 км/ч при комплектации КП DQ200;
Автомобиль с МКП должен:
• в цикле движения двигаться со скоростью выше 2 км/ч;
• двигаться по поверхности, имеющей уклон меньше 3 % (при буксировке прицепа);
• находиться на нейтральной передаче;
• педаль сцепления не должна быть нажата;
• угол поворота рулевого колеса должен быть меньше 45°, и не должно осуществляться маневрирование;
• скорость ниже 7 км/ч.
Если эти критерии для процесса остановки автомобиля не выполнены, действует прежний режим работы,
т. е. двигатель выключается после полной остановки автомобиля!
Для системы Старт-стоп важно иметь информацию о том, допускает ли состояние заряда АКБ повторный запуск двигателя. Эта процедура называется прогнозированием напряжения пуска. Она даёт сведения о том, что все параметры силового агрегата, определяющие новый запуск, проанализированы. При этом происходит постоянное сопоставление состояния заряда АКБ с характеристиками двигателя.
На основании прогнозирования напряжения пуска принимается решение, может ли быть реализована функция Старт-стоп и нужно ли для увеличения пускового тока отключить некоторые потребители электроэнергии, например обогрев сидений, заднего стекла, зеркал, рулевого колеса и дополнительный отопитель. Питание этих устройств заранее отключается перед повторным стартом и на время запуска двигателя блокируется.
Выключение системы Старт-стоп
Если водитель не хочет использовать систему Старт-стоп, он может отключить её с помощью соответствующего выключателя. Индикатор системы Старт'стоп на дисплее комбинации приборов погаснет. При повторном нажатии клавиши система снова включится.
Если ключ зажигания вынуть из замка и снова вставить, то система Старт-стоп включится автоматически. Если скорость автомобиля превышает 3 км/ч, то система Старт-стоп включается.
Системные требования
Остановка — выключение двигателя
Для того чтобы система Старт-стоп смогла выключить двигатель, помимо необходимых действий, выполняемых водителем со сцеплением, коробкой передач и тормозами, должны быть выполнены также другие условия.
Условия выключения (Стоп) двигателя
Автомобиль стоит (скорость = 0 км/ч).
и
Обороты двигателя не превышают 1200 об/мин.
и
Температура ОЖ находится в пределах от 25°C до 100°C.
и
Разрежение в тормозной системе превышает 550 мбар.
и
АКБ имеет достаточный для для повторного запуска двигателя уровень заряда (прогнозирование напряжения АКБ).
Температура АКБ находится в пределах от '1°C до 55°C.
и
Требования к микроклимату салона не являются завышенными,
т. е. разница между установленной температурой и температурой на выходе дефлекторов не превышает 8°C.
и
Сажевый фильтр не находится в режиме регенерации (только для дизельных двигателей).
Продолжение движения (Старт) — запуск двигателя
Для автоматического запуска двигателя системой Старт'стоп также должны быть выполнены определённые условия.
Условия пуска (Старт) двигателя
Водитель пристёгнут ремнём безопасности (замок ремня защёлкнут).
и
Капот закрыт.
и
Дверь водителя закрыта.
и (для автомобилей с МКП)
Педаль сцепления выжата.
и
Рычаг переключения передач находится в нейтральном положении.
ИЛИ (для автомобилей с КП DSG)
Педаль тормоза отпущена.
Требования к автомобилю для запуска двигателя (Старт)
Двигатель может быть запущен без участия водителя при выполнении одного из следующих условий:
- Изменено состояние автомобиля (например, отпущена педаль тормоза и автомобиль покатился).
- Активирована одна из его внутренних систем (например, включён режим оттаивания).
- Изменены наружные условия (например, температура)
При этом, в зависимости от комплектации автомобиля, могут иметь значение следующие условия:
- После остановки на склоне автомобиль начинает катиться.
- При этом обеспечивается достаточное усиливающее действие усилителя тормозов и усилителя рулевого управления.
- При превышении скорости 3км/ч двигатель самостоятельно запускается.
- Температура ОЖ двигателя вышла из диапазона 25°C – 100°C.
- Усилитель тормозов не обеспечивает достаточного усиления.
- АКБ недостаточно заряжена.
- Нажата клавиша оттаивания.
- Скорость вентилятора увеличена более чем на четыре ступени
- Увеличена нагрузка на отопитель или кондиционер климатической установки (разница между заданной и фактической температурой > 8°C).
Для обеспечения повторного запуска двигателя при активированной системе Старт-стоп некоторые дополнительные потребители электроэнергии или функции систем комфорта, например обогрев сидений, после отключения двигателя могут оставаться неподключёнными
Условия отказа отключения двигателя
Помимо уже перечисленных факторов, определяющих условия отключения и автоматического включения двигателя, имеются такие, которые могут заблокировать работу системы Старт-стоп. Система Старт-стоп не срабатывает при следующих условиях:
- Система выключена клавишей
- Уровень заряда АКБ не гарантирует повторный запуск двигателя (прогнозирование напряжения пуска).
- Включён режим оттаивания
- Включён обогрев ветрового стекла
- Температура, заданная на панели управления климатической установки, более чем на 8°C отличается от фактической температуры внутри салона.
- Обороты двигателя превышают 1200 об/мин.
- Неисправен генератор, например оборван приводной ремень.
Перечисленные параметры зависят от марки автомобиля, комплектации и типа двигателя.
В процессе совершенствования системы эти параметры могут изменяться.
Фактические значения этих величин можно найти в технической документации и материалах для сервиса.
Устройство системы Старт-стоп
Функции системы Старт-стоп содержатся в программном обеспечении блока управления двигателя. При этом для выполнения своих функций система соединена со многими узлами и подсистемами автомобиля. Компоненты автомобиля, связанные с системой Старт-стоп, представлены на следующей схеме. Однако для работы системы, контроля за выполнением условий и согласования с другими системами автомобиля требуется намного больше информации.
Условные обозначения элементов системы на примере механической КП:
A АКБ
C Генератор
С1 Регулятор напряжения
B Стартер
F Выключатель стоп'сигналов
F36 Выключатель педали сцепления
F416 Клавиша включения системы Старт'стоп
G62 Датчик температуры охлаждающей жидкости
G79 Датчик положения педали акселератора
G701 Датчик нейтрального положения КП (только для МКП)
J104 Блок управления ABS
J255 Блок управления Climatronic
J285 Блок управления комбинации приборов
J367 Блок управления для контроля аккумуляторной батареи с датчиком АКБ
J393 Центральный блок управления систем комфорта
J500 Блок управления усилителя рулевого управления
J519 Блок управления бортовой сети
J532 Стабилизатор напряжения
J533 Диагностический интерфейс шин данных
J623 Блок управления двигателя
J791 Блок управления парковочного ассистента
1 Электромеханический усилитель рулевого управления
2 Сигнал скорости, датчик пути
3 Системы управления двигателя (например, система зажигания, питания, смесеобразования, система рециркуляции ОГ, наддува вторичного воздуха, очистки ОГ и т. д.)
4 Распознавание ремня безопасности
5 Отопление, вентиляция, климатическая установка
6 Клемма 50R
7 Клемма 30
8 Магнитола, радионавигационная система
АКБ со стекловолокнистым наполнителем
Вместо обычных свинцовых аккумуляторов в автомобилях с системой Старт-стоп в качестве стартерной батареи применяются только АКБ со стекловолокнистым наполнением, потому что они способны выдержать большее число циклов заряда-разряда.
АКБ со стекловолокнистым наполнением наряду с гелевыми аккумуляторами являются представителями нового класса высокоэффективных накопителей энергии.
Основное отличие этих аккумуляторов от свинцовых состоит в том, что электролит содержится внутри стекловолоконной ткани, разделяющей свинцовые пластины.
Дополнительные преимущества:
- высокая мощность при холодном пуске
- высокая стойкость к сильной разрядке
- высокая прочность
- не грозит вытекание кислоты при переворачивании и даже при поломке корпуса
- образование значительно меньшего слоя кислоты, снижающего мощность, по сравнению с обычными батареями
- не требует обслуживания
При заряде АКБ и при запуске двигателя от другого автомобиля необходимо учитывать следующее:
сначала подключают кабель к положительному полюсу; затем массу.
При таком порядке подключения датчик АКБ не будет перемкнут.
При зарядке батареи при непосредственном подключении к минусовому полюсу вход датчика АКБ будет закорочен.
Следовательно, параметры АКБ во время заряда не будут контролироваться датчиком.
В результате данные о состоянии АКБ, находящиеся в диагностическом интерфейсе шин данных, не будут соответствовать состоянию заряженной АКБ.
Стартер
Использование системы Старт-стоп в городе предъявляет высокие требования к стартеру. Поэтому были приняты меры по повышению его стойкости к увеличенной частоте циклов запуска и повышена прочность зубчатого зацепления. Под циклом понимается всякое включение стартера, независимо от того, запустился двигатель или нет.
Повышенная стойкость к числу циклов запуска предполагает также, что стартер можно чаще использовать. Поэтому повышена износостойкость стартера.
Система старт-стоп 2.0 (второго поколения)
Система старт-стоп 2.0 имеет следующие основные особенности:
• расширенные возможности индикации (например, отображение причины отказа останова двигателя);
• перемежающийся режим: многократные остановы и пуски двигателя по запросу на неподвижном автомобиле (в том числе и при нахождении рычага селектора в положении P);
• двигатель может перейти в режим останова при следующих ситуациях:
- активен адаптивный круиз-контроль (ACC);
- активна функция Auto Hold (AVH);
- активен электромеханический стояночный тормоз (EPB);
- подсоединён прицеп (уклон местности < 3 %);
- в процессе остановки автомобиля (ещё до полной остановки).
Расширенные возможности индикации
| Активность системы старт-стоп или указание, как можно инициировать останов двигателя (например, выключить передачу). | |
| Запрет останова/повторного пуска, водитель не может влиять на систему (например, слишком низкая рабочая температура, неисправность системы). | |
| Запрет на останов/пуск двигателя в результате действия водителя, водитель может влиять на запрет останова (например, отключив функцию оттаивания или закрыв дверь водителя). |
Режим останова двигателя в процессе остановки автомобиля
Новая функция системы старт-стоп 2.0, режим останова двигателя в процессе остановки автомобиля, представляет собой последовательное развитие функции. При распознанном процессе остановки автомобиля (при наличии соответствующих параметрических условий) двигатель выключается уже начиная со скорости ниже 7 или 2 км/ч (в зависимости от типа коробки передач). Это приводит к повышению уровня доступности системы старт!стоп и, таким образом, к дальнейшему снижению выбросов CO2.
1. Водитель снижает скорость, и начинается распознавание процесса остановки автомобиля
2. При распознанном процессе остановки автомобиля двигатель переходит в режим останова
3. Автомобиль неподвижен
Критерии для распознанного процесса остановки автомобиля
В режиме старт-стоп двигатель выключается в процессе остановки автомобиля только при распознанном процессе остановки автомобиля.
Для распознавания процесса остановки автомобиля должны быть выполнены следующие критерии:
Автомобиль с КП DSG должен:
• в цикле движения двигаться со скоростью выше 12 км/ч;
• двигаться по поверхности, имеющей уклон меньше 3 % (при буксировке прицепа);
• обладать параметрами замедления, характерными для процесса остановки автомобиля;
• угол поворота рулевого колеса должен быть меньше 45°, и не должно осуществляться маневрирование;
• скорость ниже 2 км/ч при комплектации КП DQ500/250;
• скорость ниже 7 км/ч при комплектации КП DQ200;
Автомобиль с МКП должен:
• в цикле движения двигаться со скоростью выше 2 км/ч;
• двигаться по поверхности, имеющей уклон меньше 3 % (при буксировке прицепа);
• находиться на нейтральной передаче;
• педаль сцепления не должна быть нажата;
• угол поворота рулевого колеса должен быть меньше 45°, и не должно осуществляться маневрирование;
• скорость ниже 7 км/ч.
Если эти критерии для процесса остановки автомобиля не выполнены, действует прежний режим работы,
т. е. двигатель выключается после полной остановки автомобиля!
Последнее редактирование:
