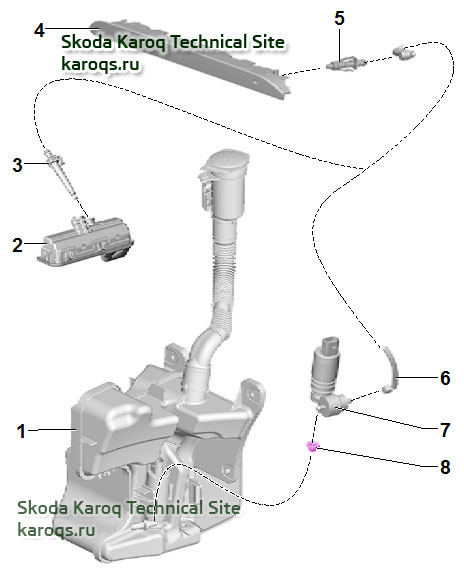

Детали и узлы омывателя заднего стекла Шкода Карок
В зависимости от комплектации форма бачка может отличаться от показанной на рисунке.
1 - Бачок омывателя
Снятие и установка бачка стеклоомывателя
Общий бачок стеклоомывателя ветрового и заднего стёкол находится в левой передней колёсной нише.
2 - Ручка отпирания багажного отсека
3 - Форсунка омывателя камеры заднего вида
Снятие и установка форсунки омывателя камеры заднего вида
4 - Верхний стопсигнал
Снятие и установка верхнего стоп-сигнала“
5 - Форсунка омывателя заднего стекла
Снятие и установка форсунки омывателя
6 - Шланги омывателя
7 - Насос омывателей ветрового и заднего стёкол -V59-
Общий насос стеклоомывателя ветрового и заднего стёкол находится в бачке омывателя в левой передней колёсной нише.
8 - Уплотнительная втулка
при наличии повреждений заменить
Регулировка форсунок омывателя
Осторожно! Опасность повреждения. Для очистки форсунок стеклоомывателя не использовать посторонние предметы.
Если поле разбрызгивания по причине загрязнения форсунки покрыто неравномерно, форсунку необходимо снять и промыть водой в направлении против потока при разбрызгивании. После этого можно выполнить продувку сжатым воздухом также в обратном направлении. Для очистки форсунок омывателя запрещено использовать какие-либо предметы!
– Отрегулировать форсунки омывателя
Снятие и установка форсунки омывателя Skoda Karoq
Снятие
– Снять лампу верхнего стоп-сигнала
Снятие и установка верхнего стоп-сигнала

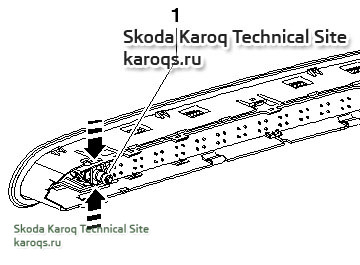

– Разблокировать фиксаторы -стрелки- и извлечь форсунку -1- движением назад из лампы.
Установка
Установка выполняется в обратной последовательности.
После установки проверить функционирование, при необходимости, отрегулировать форсунку
Снятие и установка форсунки омывателя камеры заднего вида Skoda Karoq
Снятие
– Снять ручку отпирания багажного отсека

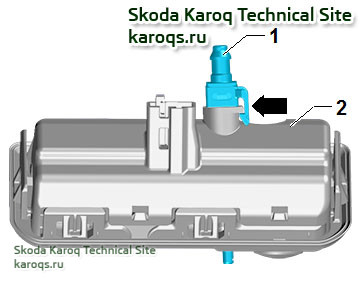

– Разблокировать форсунку -1- -стрелка-
– Вынуть форсунку омывателя -1- из камеры заднего вида -2-
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
– Выполнить функциональную проверку.
