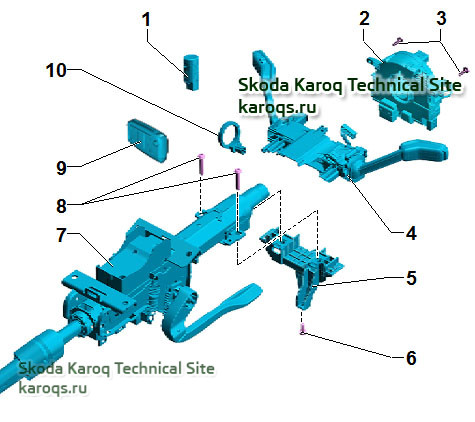

Блок подрулевых переключателей Шкода Карок с блоком управления электронной блокировки рулевой колонки J764 - детали и узлы

1 - Клавиша зажигания и стартера -E378-
см. Снятие и установка клавиши зажигания и стартера -E378-
2 - Блок управления рулевой колонки -J527-
со спиральным кабелем подушки безопасности с контактным кольцом -F138-
Осторожно! Опасность повреждения контактного кольца. Возвратное кольцо с контактным кольцом в снятом состоянии нельзя вращать друг относительно друга.
3 - Винт, 3 шт. 1,1 Н·м
4 - Блок переключателей на рулевой колонке
с переключателем указателей поворота -E2- и переключателем работы стеклоочистителя в прерывистом режиме -E22-
вариант комплектации с круиз-контролем: с переключателем круиз-контроля -E45-
см. Снятие и установка блока переключателей на рулевой колонке
5 - Блок переключателей на рулевой колонке
6 - Винт, 1,1 Н·м
7 - Блок управления электронной блокировки рулевой колонки -J764-
8 - Винт, 2 шт., 9 Н·м
9 - Ключ зажигания
10 - Считывающая катушка иммобилайзера -D2-
см. Снятие и установка считывающей катушки иммобилайзера

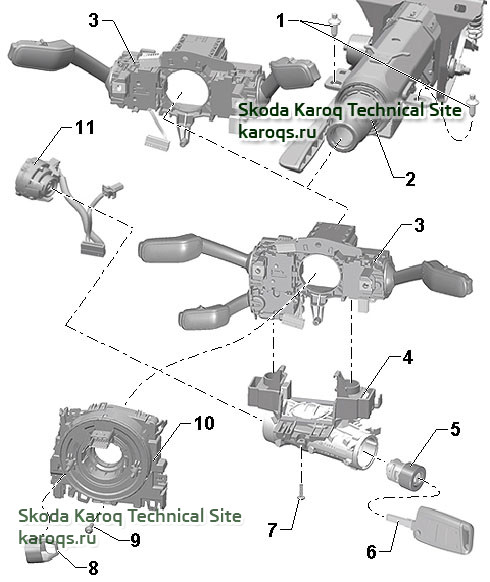

Детали и узлы модуля подрулевых переключателей Skoda Karoq с механическим замком зажигания

1 - Срывные винты, 2 шт.
затянуть до обрывания головок
2 - Рулевая колонка
3 - Блок переключателей на рулевой колонке
с переключателем указателей поворота -E2- и переключателем работы стеклоочистителя в прерывистом режиме -E22-
вариант комплектации с круиз-контролем: с переключателем круиз-контроля -E45-
см. Снятие и установка блока переключателей на рулевой колонке
4 - Корпус замка рулевого вала и опорный кронштейн блока подрулевых переключателей
см. Снятие и установка опорного кронштейна блока подрулевых переключателей
5 - Личинка замка
см. Снятие и установка личинки замка
6 - Ключ зажигания
7 - Винт, 1,1 Н·м
8 - Транспортная защита
9 - Винт, 1,1 Н·м
10 - Блок управления рулевой колонки -J527-
со спиральным кабелем подушки безопасности с контактным кольцом -F138-
см. Снятие и установка блока управления рулевой колонки -J527-
Осторожно! Опасность повреждения контактного кольца. Возвратное кольцо с контактным кольцом в снятом состоянии нельзя вращать друг относительно друга.
11 - Выключатель зажигания и стартера -D
см. Снятие и установка выключателя зажигания и стартера
