Руководство Детали и узлы насоса системы охлаждения воздуха наддува Шкода Карок

[Admin]

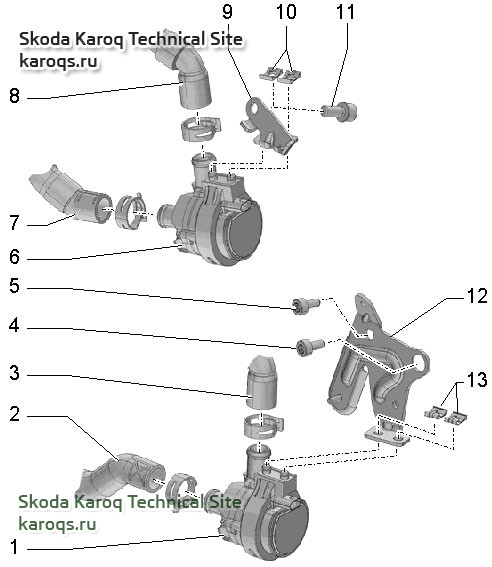

Насос системы охлаждения воздуха наддува V188 и циркуляционный насоса отопителя V488 в Skoda Karoq - детали и узлы: вариант 1

1 - Насос системы охлаждения наддувочного воздуха -V188-
2 - Шланг охлаждающей жидкости
3 - Шланг охлаждающей жидкости
4 - Винт, 40 Н·м
5 - Винт, 40 Н·м
6 - Циркуляционный насос отопителя -V488-
Снятие и установка циркуляционного насоса отопителя -V488-: вариант 1“
7 - Шланг охлаждающей жидкости
8 - Шланг охлаждающей жидкости
9 - Кронштейн
Циркуляционный насос отопителя -V488-
10 - Зажимы
11 - Винт, 40 Н·м
12 - Кронштейн
Насос системы охлаждения наддувочного воздуха -V188-
13 - Зажимы

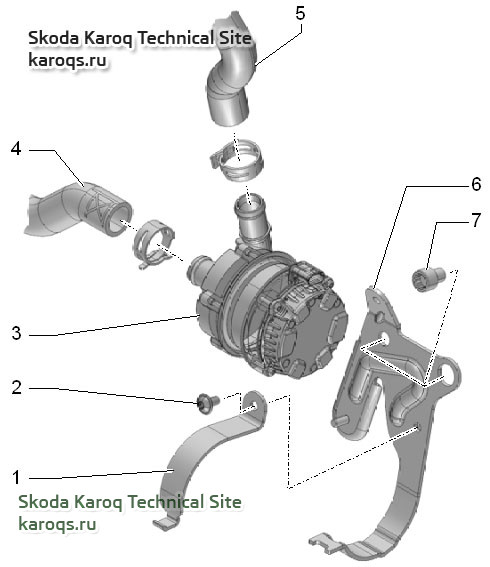

Детали и узлы насоса охлаждения наддувочного воздуха -V188-, вариант 2

1 - Крепёжная скоба
2 - Винт, 23 Н·м
3 - Насос системы охлаждения наддувочного воздуха -V188-
Снятие и установка насоса охлаждения наддувочного воздуха -V188-: варианты 1 и 2“
4 - Шланг охлаждающей жидкости
5 - Шланг охлаждающей жидкости
6 - Кронштейн
Насос системы охлаждения наддувочного воздуха -V188-
7 - Винт, 40 Н·м

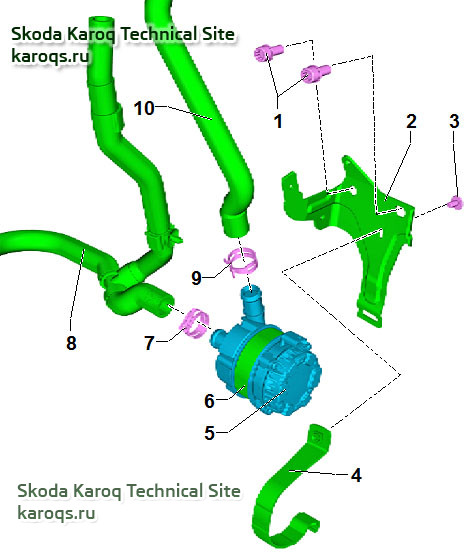

Детали и узлы насоса охлаждения наддувочного воздуха -V188-, вариант 3

1 - Винт, 40 Н·м
2 - Кронштейн
Насос системы охлаждения наддувочного воздуха -V188-
3 - Винт, 23 Н·м
4 - Крепёжная скоба
5 - Насос системы охлаждения наддувочного воздуха -V188-
6 - Резиновая втулка
7 - Хомут
8 - Шланг охлаждающей жидкости
9 - Хомут
10 - Шланг охлаждающей жидкости

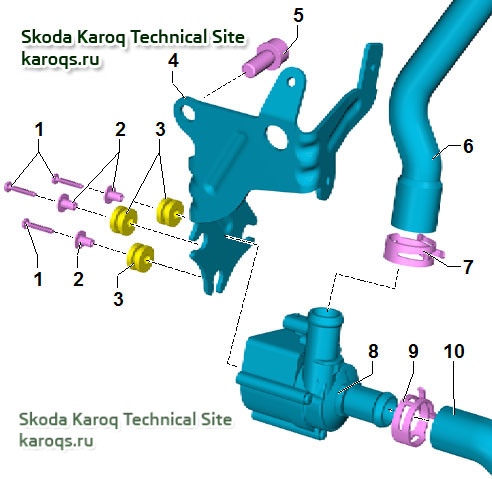

Детали и узлы насоса охлаждения наддувочного воздуха -V188-, вариант 4

1 - Винт, 1,5 Н·м
2 - Втулка
3 - Резиновая опора
Обратить внимание на правильность положения в держателе
4 - Кронштейн
5 - Винт, 40 Н·м
6 - Шланг охлаждающей жидкости
7 - Хомут
8 - Насос системы охлаждения наддувочного воздуха -V188-
Снятие и установка электрического насоса системы охлаждения
9 - Хомут
10 - Шланг охлаждающей жидкости


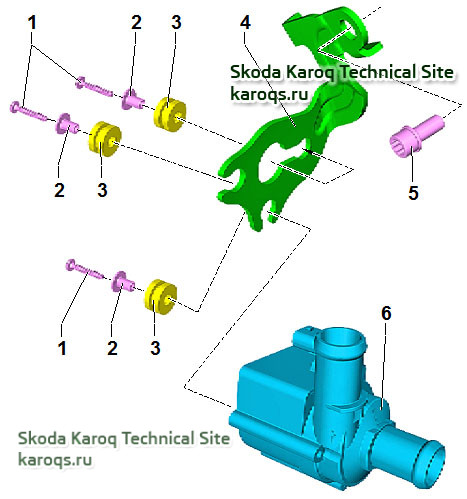

Детали и узлы циркуляционного насоса отопителя -V488-: вариант 2

1 - Винт, 1,5 Н·м
2 - Втулка
3 - Резиновая опора
Обратить внимание на правильность положения в держателе
4 - Кронштейн
Циркуляционный насос отопителя -V488-
5 - Винт, 40 Н·м
6 - Циркуляционный насос отопителя -V488-

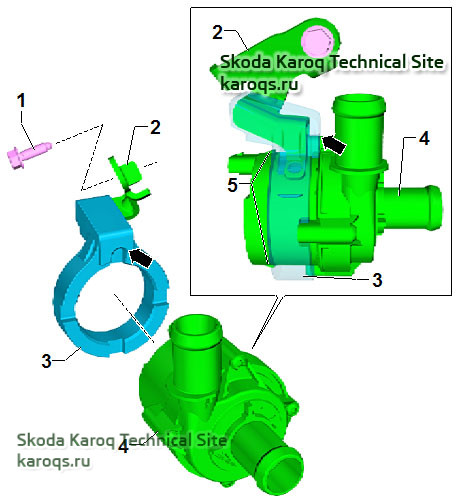

Детали и узлы циркуляционного насоса отопителя -V488-: вариант 3

1 - Винт, 40 Н·м
2 - Кронштейн
3 - Кронштейн
4 - Циркуляционный насос отопителя -V488-
5 - Фиксирующие выступы
