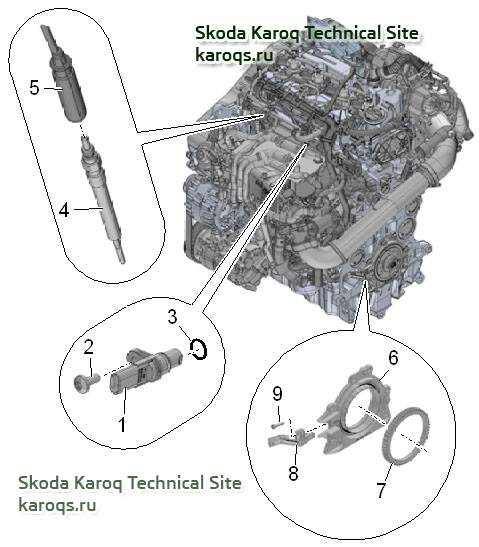

Детали и узлы системы накаливания
1 - Датчик Холла -G40-
Снятие и установка датчика Холла -G40- см. ниже
2 - Винт, 9 Н·м
3 - Уплотнительное кольцо
не является запасной деталью, при повреждении заменяется датчик Холла
4 - Свеча накаливания
Свеча накаливания 1 -Q10-
Свеча накаливания 2 -Q11-
Свеча накаливания 3 -Q12-
Свеча накаливания 4 -Q13-
на некоторых автомобилях в свечу накаливания для 3-го цилиндра встроен датчик давления в камере сгорания
Свеча накаливания 3 -Q12- с датчиком давления в камере сгорания цилиндра 3 -G679-
типы свечей накаливания
свеча накаливания без датчика давления в камере сгорания – 17 Нм
свеча накаливания с датчиком давления в камере сгорания 12 Нм
см. Снятие и установка свечей накаливания
5 - Электрический разъём свечи накаливания
6 - Крышка коленвала со стороны КП
Снятие и установка крышки коленвала со стороны коробки передач
7 - Задающий ротор датчика частоты вращения двигателя -G28-
Детали и узлы блока цилиндров со стороны коробки передач
8 - Датчик частоты вращения двигателя -G28-
Снятие и установка датчика частоты вращения двигателя -G28- см. ниже
9 - Винт, 4,5 Н·м
Снятие и установка блока управления свечей накаливания -J179-
Снятие

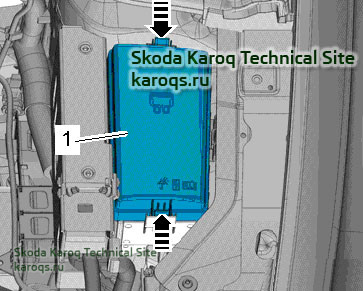

– Разблокировать фиксаторы -стрелки-, снять крышку.

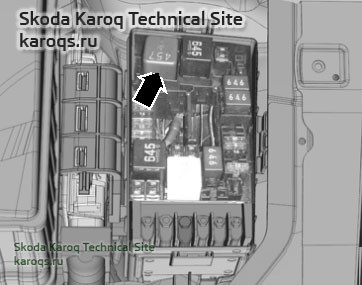

– Извлечь блок управления свечей накаливания -J179- -стрелка- из посадочного места в коммутационном блоке в моторном отсеке.
Установка
Установка осуществляется в последовательности, обратной снятию.
Снятие и установка датчика Холла G40
Снятие
– Снять кожух двигателя

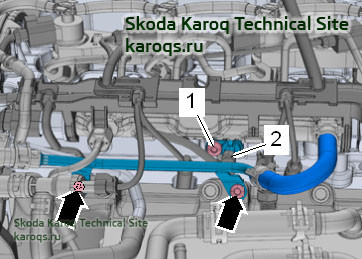

– Выкрутить винты -стрелки-, топливопроводы немного отжать вперёд.
– Отсоединить электрический разъём -2-.
– Выкрутить винт -1- и снять датчик Холла -G40-.
Установка
Установка осуществляется в последовательности, обратной снятию.
– Установить кожух двигателя
Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Снятие и установка датчика частоты вращения двигателя -G28-
Необходимые специальные приспособления: Приспособление T10118, Насадка 4 мм T10370
Снятие
– Снять шумоизолирующий кожух

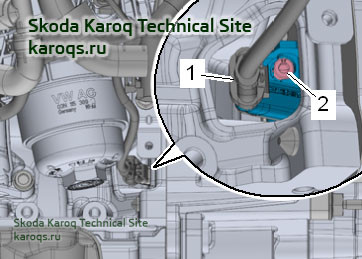

– Отсоединить разъём -1- с помощью монтажного приспособления -T10118-
В случае отсутствия приспособления - T10118- разъёмы можно разблокировать отвёрткой.
Отсоединить разъём от датчика числа оборотов двигателя.
Одновременно приподнять кнопку разблокировки тонким проволочным крючком.
– Выкрутить винт -2- и снять датчик частоты вращения двигателя -G28-.
Установка
Установка осуществляется в последовательности, обратной снятию.
– Установить шумоизолирующий кожух
Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
1 - Датчик Холла -G40-
Снятие и установка датчика Холла -G40- см. ниже
2 - Винт, 9 Н·м
3 - Уплотнительное кольцо
не является запасной деталью, при повреждении заменяется датчик Холла
4 - Свеча накаливания
Свеча накаливания 1 -Q10-
Свеча накаливания 2 -Q11-
Свеча накаливания 3 -Q12-
Свеча накаливания 4 -Q13-
на некоторых автомобилях в свечу накаливания для 3-го цилиндра встроен датчик давления в камере сгорания
Свеча накаливания 3 -Q12- с датчиком давления в камере сгорания цилиндра 3 -G679-
типы свечей накаливания
свеча накаливания без датчика давления в камере сгорания – 17 Нм
свеча накаливания с датчиком давления в камере сгорания 12 Нм
см. Снятие и установка свечей накаливания
5 - Электрический разъём свечи накаливания
6 - Крышка коленвала со стороны КП
Снятие и установка крышки коленвала со стороны коробки передач
7 - Задающий ротор датчика частоты вращения двигателя -G28-
Детали и узлы блока цилиндров со стороны коробки передач
8 - Датчик частоты вращения двигателя -G28-
Снятие и установка датчика частоты вращения двигателя -G28- см. ниже
9 - Винт, 4,5 Н·м
Снятие и установка блока управления свечей накаливания -J179-
Снятие
– Разблокировать фиксаторы -стрелки-, снять крышку.
– Извлечь блок управления свечей накаливания -J179- -стрелка- из посадочного места в коммутационном блоке в моторном отсеке.
Установка
Установка осуществляется в последовательности, обратной снятию.
Снятие и установка датчика Холла G40
Снятие
– Снять кожух двигателя
– Выкрутить винты -стрелки-, топливопроводы немного отжать вперёд.
– Отсоединить электрический разъём -2-.
– Выкрутить винт -1- и снять датчик Холла -G40-.
Установка
Установка осуществляется в последовательности, обратной снятию.
– Установить кожух двигателя
Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Снятие и установка датчика частоты вращения двигателя -G28-
Необходимые специальные приспособления: Приспособление T10118, Насадка 4 мм T10370
Снятие
– Снять шумоизолирующий кожух
– Отсоединить разъём -1- с помощью монтажного приспособления -T10118-
В случае отсутствия приспособления - T10118- разъёмы можно разблокировать отвёрткой.
Отсоединить разъём от датчика числа оборотов двигателя.
Одновременно приподнять кнопку разблокировки тонким проволочным крючком.
– Выкрутить винт -2- и снять датчик частоты вращения двигателя -G28-.
Установка
Установка осуществляется в последовательности, обратной снятию.
– Установить шумоизолирующий кожух
Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
