Руководство Задний глушитель Skoda Karoq, снятие и установка

[Admin]

Снятие и установка заднего глушителя, автомобили Шкода Карок с передним приводом
Необходимые специальные приспособления: Домкрат для двигателей и агрегатов трансмиссии
В первоначальном исполнении единый узел с задним глушителем; при ремонте заменяется отдельно.
Соблюдать линию отреза при разделении труб системы выпуска/глушителей.

Снятие
– Если имеется, снять облицовку днища сзади слева

Автомобили без соединительной муфты
– Отрезать выпускную трубу по линии отреза под прямым углом
см. Разделение труб системы выпуска ОГ/глушителей

ВНИМАНИЕ: Задний глушитель тяжёлый – опасность несчастного случая.
Снятие заднего глушителя необходимо выполнять вдвоём с ещё одним механиком.

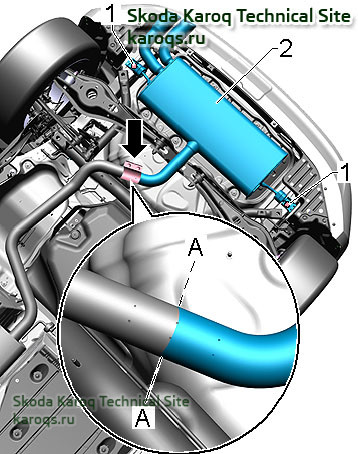

– Вывернуть винты -1- слева и справа.
-Стрелку- не принимать во внимание.

– Снять глушитель -2-.

Автомобили с соединительной муфтой
– Ослабить и сдвинуть назад соединительную муфту -стрелка-.
– Вывернуть винты -1- слева и справа.
– Снять глушитель -2-.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
– Установить систему выпуска ОГ без внутренних напряжений
см. Установка системы выпуска ОГ без внутренних напряжений
Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
см. Детали и узлы глушителей


Снятие и установка заднего глушителя, автомобили Skoda Karoq с полным приводом

Снятие

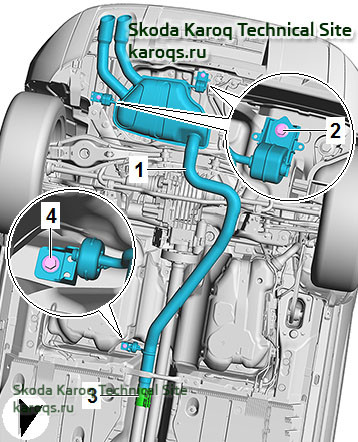

– Ослабить и сдвинуть соединительную муфту -3-

– Подвести домкрат для двигателя и коробки передач под глушитель.
– Подпереть глушитель домкратом для двигателей и агрегатов трансмиссии.
– Вывернуть винт -4-.
– Вывернуть винты -2- слева и справа.
– Вставить монтажную лопатку -3- в приёмную трубу -1- и положить её на поперечину тоннеля -2-.
– Снять задний глушитель.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
– Установить систему выпуска ОГ без внутренних напряжений
см. Установка системы выпуска ОГ без внутренних напряжений

Моменты затяжки: обзор крепления компонентов
Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Детали и узлы глушителей, двигатель 2,0 л, автомобили с полным приводом, Karoq:

Детали и узлы глушителей, Шкода Карок двигатель 2,0 л

Детали и узлы глушителей, двигатель 2,0 л, автомобили Skoda Karoq с передним приводом В первоначальном исполнении единый узел с задним глушителем; при ремонте заменяется отдельно. 1 - Винт, 20 Нм 2 - Кронштейн при наличии повреждений заменить 3 - Приёмная труба системы выпуска ОГ различные...

karoqs.ru



[Admin]

Разъединение труб системы выпуска ОГ/ глушителей Skoda Karoq
В первоначальном исполнении единый узел с задним глушителем; при ремонте заменяется отдельно.

Необходимые специальные приспособления:
Пила для кузовных работ

Для независимой замены среднего или заднего глушителя на соединительной трубе предусмотрено место стыка.
Место разреза обозначено по окружности выхлопной трубы.
Место разъединения находится в зоне задней оси.

Порядок выполнения работ

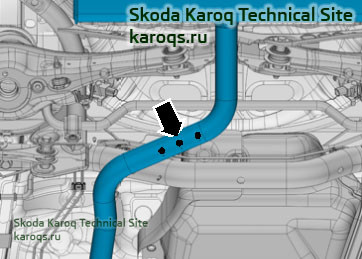

– Отрезать выпускную трубу по линии -стрелка- под прямым углом.

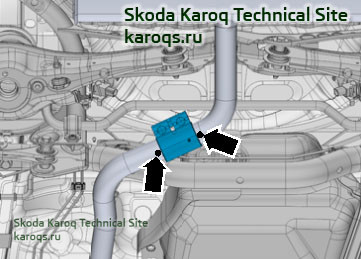

– При установке располагать соединительную муфту по центру относительно боковых меток -стрелки-.

– Соблюдать монтажное положение соединительной муфты
см. Детали и узлы глушителей
– Проверить герметичность системы выпуска ОГ
– Установить систему выпуска ОГ без внутренних напряжений
Выровнять концевую секцию системы выпуска ОГ



[Admin]

Выравнивание концевых секций системы выпуска отработавших газов
Порядок выполнения работ

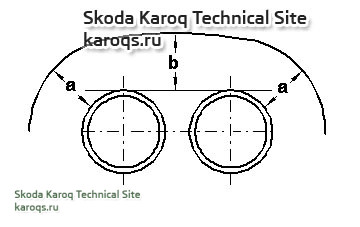

– Выровнять задний глушитель так, чтобы расстояния -a- и -b- между вырезом бампера и выпускными трубами были одинаковыми.

– Для выравнивания выпускных труб отсоединить подвес заднего глушителя.


Проверка герметичности системы выпуска ОГ
– Запустить двигатель и оставить его работать на холостом ходу.
– На время проверки герметичности заткнуть выпускные трубы, например ветошью или заглушками.
– Проверить на слух герметичность мест соединения: между выпускным коллектором и ГБЦ, турбонагнетателем и приёмной трубой и т. д.
– Выявленные негерметичности устранить.
