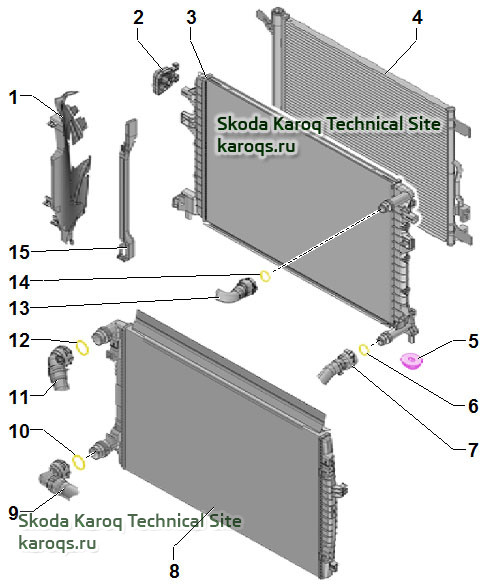

Детали и узлы радиатора/вентиляторов радиатора Шкода Карок
1 - Воздуховод
2 - Верхняя опора радиатора
3 - Радиатор контура охлаждения наддувочного воздуха
4 - Конденсатор
5 - Резиновая опора радиатора
6 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
7 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
8 - Радиатор охлаждающей жидкости
9 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
10 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
11 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
12 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
13 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
14 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
15 - Воздуховод

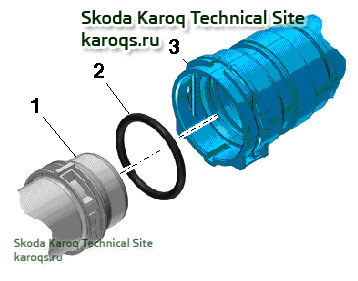

Быстроразъёмные муфты шлангов охлаждающей жидкости
Присоединение шланга охлаждающей жидкости с быстроразъёмной муфтой
– Надеть шланг системы охлаждения -3- на штуцер -1- до фиксации со щелчком.
– Ещё раз вдавить шланг ОЖ и потянуть за шланг, чтобы убедиться в надёжной фиксации быстроразъёмной муфты.
Снятие и установка радиатора, Skoda Karoq
Снятие
– Слить охлаждающую жидкость
– Снять корпус воздушного фильтра

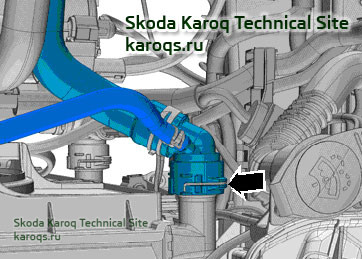

– Приподнять стопорную скобу -стрелка-, отсоединить от радиатора верхний левый шланг ОЖ.

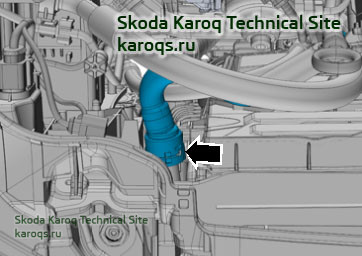

– Приподнять стопорную скобу -стрелка- и отсоединить от радиатора контура охлаждения наддувочного воздуха правый верхний шланг охлаждающей жидкости.
– Снять кожух вентилятора(-ов):

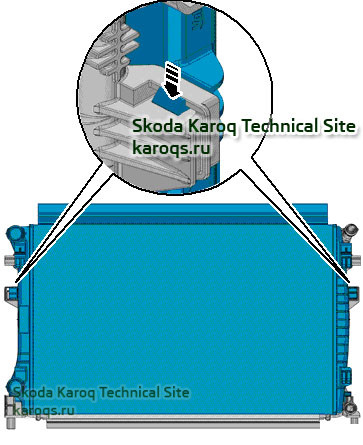

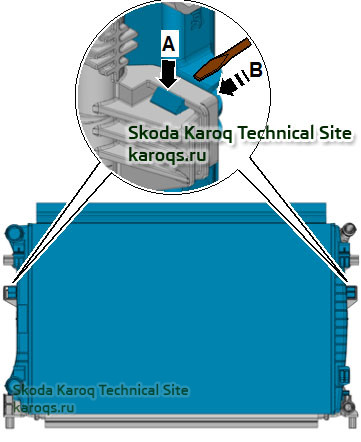

– Вставить отвёртку со стороны моторного отсека в направлении стрелки -B- между фиксатором стрелка -A- и гнездом фиксатора.
При разблокировании фиксатора действовать осторожно, чтобы не сломать гнездо фиксатора.
Повторить процесс разблокировки с левой и правой сторон радиатора.
– Слегка повернуть отвёртку, чтобы разблокировать фиксатор.
– Надавить на верхнюю часть радиатора в сторону моторного отсека.
– Извлечь радиатор из нижних креплений.
– Снять радиатор ОЖ с радиатора охлаждения наддувочного воздуха.
– Снять радиатор по направлению вверх.
Установка
Установка осуществляется в последовательности, обратной снятию. При этом учитывать следующее:
При небольших вмятинах на пластинах принять к сведению указания "Установка радиаторов и конденсаторов":
Даже при правильной установке на пластинах радиатора, конденсатора или промежуточного охладителя могут оставаться
незначительные вмятины. В этом случае о повреждениях речь не идёт. Такие незначительные следы контакта не являются
основанием для замены радиатора, конденсатора или промежуточного охладителя.
После снятия заменить уплотнительные кольца.
– Соединить радиаторы друг с другом до фиксации.
Потянув в обратную сторону, проверить надёжность соединения.
– Установить кожух вентилятора(-ов)
– Подсоединить шланг ОЖ с быстроразъёмной муфтой см. выше
– Залить охлаждающую жидкость
Моменты затяжки:
см. выше Детали и узлы радиаторов/вентиляторов радиатора
1 - Воздуховод
2 - Верхняя опора радиатора
3 - Радиатор контура охлаждения наддувочного воздуха
4 - Конденсатор
5 - Резиновая опора радиатора
6 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
7 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
8 - Радиатор охлаждающей жидкости
9 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
10 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
11 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
12 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
13 - Шланг охлаждающей жидкости, для снятия приподнять крепёжную скобу
14 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
15 - Воздуховод
Быстроразъёмные муфты шлангов охлаждающей жидкости
Присоединение шланга охлаждающей жидкости с быстроразъёмной муфтой
– Надеть шланг системы охлаждения -3- на штуцер -1- до фиксации со щелчком.
– Ещё раз вдавить шланг ОЖ и потянуть за шланг, чтобы убедиться в надёжной фиксации быстроразъёмной муфты.
Снятие и установка радиатора, Skoda Karoq
Снятие
– Слить охлаждающую жидкость
– Снять корпус воздушного фильтра
– Приподнять стопорную скобу -стрелка-, отсоединить от радиатора верхний левый шланг ОЖ.
– Приподнять стопорную скобу -стрелка- и отсоединить от радиатора контура охлаждения наддувочного воздуха правый верхний шланг охлаждающей жидкости.
– Снять кожух вентилятора(-ов):
Кожух вентилятора Шкода Карок, снятие и установка
Детали и узлы кожуха вентилятора и вентилятора радиатора: Skoda Karoq с одним вентилятором 1 - Винт 5 Н·м 2 - Кожух вентиляторов 3 - Вентилятор радиатора -V7- Детали и узлы вентиляторов радиатора и их кожуха, Skoda Karoq радиатор с двумя вентиляторами Кожух вентиляторов и вентиляторы...
karoqs.ru
– Вставить отвёртку со стороны моторного отсека в направлении стрелки -B- между фиксатором стрелка -A- и гнездом фиксатора.
При разблокировании фиксатора действовать осторожно, чтобы не сломать гнездо фиксатора.
Повторить процесс разблокировки с левой и правой сторон радиатора.
– Слегка повернуть отвёртку, чтобы разблокировать фиксатор.
– Надавить на верхнюю часть радиатора в сторону моторного отсека.
– Извлечь радиатор из нижних креплений.
– Снять радиатор ОЖ с радиатора охлаждения наддувочного воздуха.
– Снять радиатор по направлению вверх.
Установка
Установка осуществляется в последовательности, обратной снятию. При этом учитывать следующее:
При небольших вмятинах на пластинах принять к сведению указания "Установка радиаторов и конденсаторов":
Даже при правильной установке на пластинах радиатора, конденсатора или промежуточного охладителя могут оставаться
незначительные вмятины. В этом случае о повреждениях речь не идёт. Такие незначительные следы контакта не являются
основанием для замены радиатора, конденсатора или промежуточного охладителя.
После снятия заменить уплотнительные кольца.
– Соединить радиаторы друг с другом до фиксации.
Потянув в обратную сторону, проверить надёжность соединения.
– Установить кожух вентилятора(-ов)
– Подсоединить шланг ОЖ с быстроразъёмной муфтой см. выше
– Залить охлаждающую жидкость
Моменты затяжки:
см. выше Детали и узлы радиаторов/вентиляторов радиатора
