Детали и узлы жалюзи радиатора Skoda Karoq
1 - Балка бампера
2 - Задний уплотнитель
3 - Исполнительный электродвигатель жалюзи радиатора -V544-
4 - Фиксирующие выступы, для уплотнения
5 - Датчик наружной температуры -G17-
Место установки, положение -12-
6 - Жалюзи радиатора
7 - Разъём
Исполнительный электродвигатель жалюзи радиатора -V544-
закреплён на передней несущей панели
8 - Кронштейн
для разъёма на рамке радиатора положение -7-
9 - Винт, 8 Нм
10 - Жгут проводов
Исполнительный электродвигатель жалюзи радиатора -V544-
11 - Фиксирующие выступы
для уплотнения
12 - Передний уплотнитель

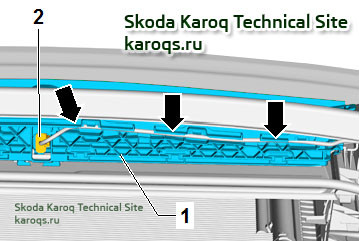

Укладка проводки на жалюзи радиатора
– Жгут проводов -2- для исполнительного электродвигателя жалюзи -V544- закреплён в фиксаторах на раме жалюзи радиатора -1- -стрелки-.

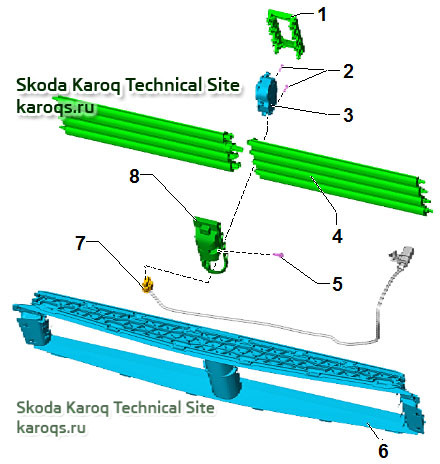

Детали и узлы жалюзи радиатора
1 - Перемычка
2 - Винт, 2 Нм
3 - Исполнительный электродвигатель жалюзи радиатора -V544-
4 - Заслонки
соблюдать правильное расположение
5 - Винт, 2 Нм
6 - Рама
7 - Жгут проводов
8 - Кронштейн опоры двигателя

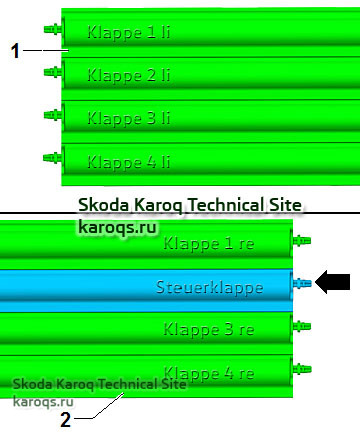

Расположение заслонок
1 - Klappe 1 li = заслонка 1 левая
2 - Klappe 1 re = заслонка 1 правая
Steuerklappe - Управляющая заслонка
Снятие и установка жалюзи радиатора
Необходимые специальные приспособления: Приспособление для снятия облицовок дверей, например -T10236-, Клин -3409-
Снятие
– Снять шумоизолирующий кожух
– Снять передний бампер

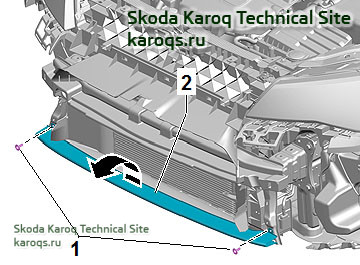

– Вывернуть винты -1- и извлечь траверсу защиты пешеходов -2- по -стрелке-.

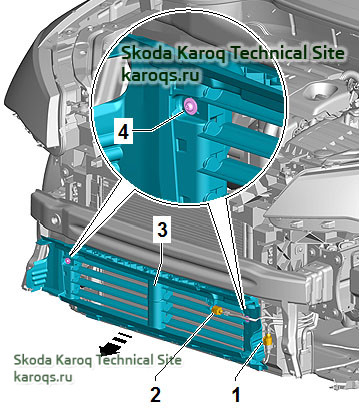

– Отсоединить разъём датчика наружной температуры -2-.
– Отсоединить разъем -1- жалюзи радиатора.
– Выкрутить винты -4-.
– Снять жалюзи радиатора -3- в направлении -стрелки-.
Установка
Установка осуществляется в последовательности, обратной снятию. При этом учитывать следующее.

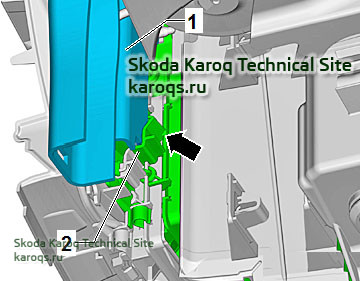

– Обеспечить, чтобы направляющие жалюзи радиатора -2- встали правильно в балку бампера -1- -стрелка-.
После замены жалюзи радиатора выполнить базовую установку → Тестер.
– Удалить записи из регистратора событий → Тестер.
– Подключить тестер и выполнить базовую установку:
0001 – Адаптация исполнительного электродвигателя жалюзи радиатора – V544
Моменты затяжки: см. обзор крепления компонентов выше
Указание: Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Дополнительно:
1 - Балка бампера
2 - Задний уплотнитель
3 - Исполнительный электродвигатель жалюзи радиатора -V544-
4 - Фиксирующие выступы, для уплотнения
5 - Датчик наружной температуры -G17-
Место установки, положение -12-
6 - Жалюзи радиатора
7 - Разъём
Исполнительный электродвигатель жалюзи радиатора -V544-
закреплён на передней несущей панели
8 - Кронштейн
для разъёма на рамке радиатора положение -7-
9 - Винт, 8 Нм
10 - Жгут проводов
Исполнительный электродвигатель жалюзи радиатора -V544-
11 - Фиксирующие выступы
для уплотнения
12 - Передний уплотнитель
Укладка проводки на жалюзи радиатора
– Жгут проводов -2- для исполнительного электродвигателя жалюзи -V544- закреплён в фиксаторах на раме жалюзи радиатора -1- -стрелки-.
Детали и узлы жалюзи радиатора
1 - Перемычка
2 - Винт, 2 Нм
3 - Исполнительный электродвигатель жалюзи радиатора -V544-
4 - Заслонки
соблюдать правильное расположение
5 - Винт, 2 Нм
6 - Рама
7 - Жгут проводов
8 - Кронштейн опоры двигателя
Расположение заслонок
1 - Klappe 1 li = заслонка 1 левая
2 - Klappe 1 re = заслонка 1 правая
Steuerklappe - Управляющая заслонка
Снятие и установка жалюзи радиатора
Необходимые специальные приспособления: Приспособление для снятия облицовок дверей, например -T10236-, Клин -3409-
Снятие
– Снять шумоизолирующий кожух
– Снять передний бампер
– Вывернуть винты -1- и извлечь траверсу защиты пешеходов -2- по -стрелке-.
– Отсоединить разъём датчика наружной температуры -2-.
– Отсоединить разъем -1- жалюзи радиатора.
– Выкрутить винты -4-.
– Снять жалюзи радиатора -3- в направлении -стрелки-.
Установка
Установка осуществляется в последовательности, обратной снятию. При этом учитывать следующее.
– Обеспечить, чтобы направляющие жалюзи радиатора -2- встали правильно в балку бампера -1- -стрелка-.
После замены жалюзи радиатора выполнить базовую установку → Тестер.
– Удалить записи из регистратора событий → Тестер.
– Подключить тестер и выполнить базовую установку:
0001 – Адаптация исполнительного электродвигателя жалюзи радиатора – V544
Моменты затяжки: см. обзор крепления компонентов выше
Указание: Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Дополнительно:
