Детали и узлы насоса охлаждающей жидкости/термостата Skoda Karoq, вариант 1


1 - Уплотнительные кольца, после снятия заменить, смазать охлаждающей жидкостью
2 - Штуцер
3 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
4 - Передний нижний трубопровод ОЖ
5 - Уплотнительное кольцо, после снятия заменить
6 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
7 - Насос охлаждающей жидкости
8 - Уплотнительные кольца, после снятия заменить, смазать охлаждающей жидкостью
9 - Винт, 8 Н·м
10 - Клапан контура ОЖ головки блока цилиндров -N489-
11 - Винт, после снятия заменить. 20 Нм и довернуть на 45°
12 - Фиксатор, проверить надёжность посадки
13 - Фиксатор, проверить надёжность посадки
14 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
15 - Уплотнительное кольцо, после снятия заменить
16 - Винт, 20 Н·м
17 - Корпус термостата
18 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
19 - Термостат
20 - Винт, 20 Н·м
21 - Штуцер

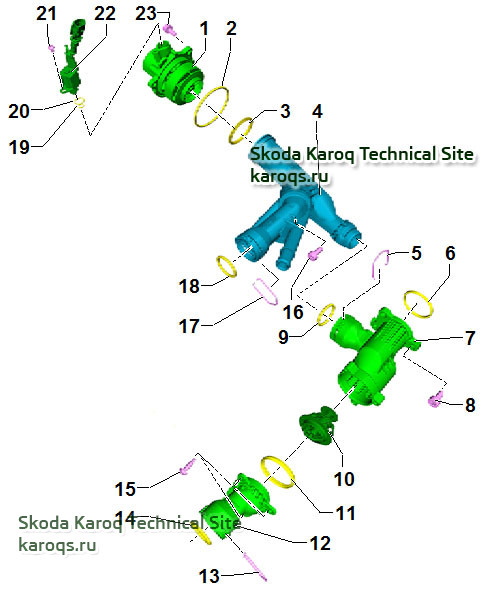

Детали и узлы насоса охлаждающей жидкости/термостата Skoda Karoq, вариант 2


1 - Насос охлаждающей жидкости
2 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
3 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
4 - Передний нижний трубопровод ОЖ
5 - Фиксатор, проверить надёжность посадки
6 - Уплотнительное кольцо, после снятия заменить
7 - Корпус термостата
8 - Винт, 20 Н·м
9 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
10 - Термостат
11 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
12 - Штуцер
13 - Фиксатор, проверить надёжность посадки
14 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
15 - Винт, 8 Н·м
16 - Винт, 8 Н·м
17 - Фиксатор, проверить надёжность посадки
18 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
19 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
20 - Уплотнительное кольцо, после снятия заменить, смазать охлаждающей жидкостью
21 - Винт, 8 Н·м
22 - Клапан контура ОЖ головки блока цилиндров -N489-
23 - Винт, после снятия заменить, 20 Нм и довернуть на 45°


Снятие и установка термостата, вариант 1
Снятие

– Слить охлаждающую жидкость
– Снять корпус воздушного фильтра
– Снять воздуховод
– Снять кожух вентилятора(-ов)

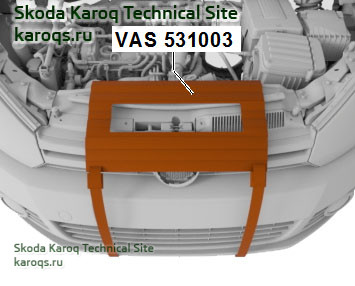

– Закрепить на автомобиле защитный мат для радиатора -VAS 531003-, как показано на рисунке.

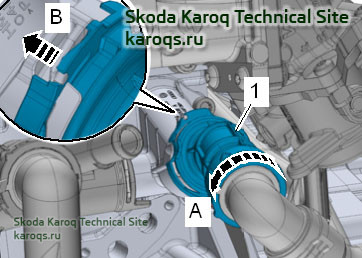

– Разблокировать защёлку -стрелка В-.



– Штуцер -1- повернуть по стрелке -А- и отсоединить.
– Снять термостат.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
После снятия заменить уплотнительное кольцо.
– Очистить и отполировать поверхности прилегания уплотнительного кольца.
– Уплотнительное кольцо смочить охлаждающей жидкостью.
– Установить термостат -2- в корпус термостата.



Фиксирующие выступы должны войти в направляющие -стрелки-
– Залить охлаждающую жидкость
Моменты затяжки: обзор крепления компонентов

Указание: Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.


Снятие и установка термостата, вариант 2
Снятие

– Снять кожух двигателя
– Слить охлаждающую жидкость
– Снять корпус воздушного фильтра
– Снять кожух вентилятора(-ов)
– Закрепить на автомобиле защитный мат для радиатора -VAS 531003-, как показано на рисунке выше.
– Снять передний соединительный патрубок ОЖ
– Снять передние трубки ОЖ

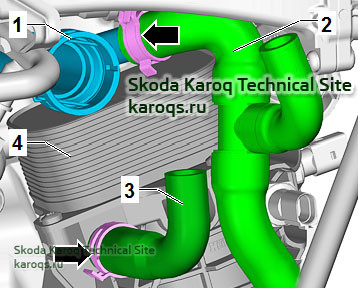

– Ослабить верхний хомут шланга -стрелка-.
– Отсоединить шланг ОЖ -2- от расширительного бачка -1-.

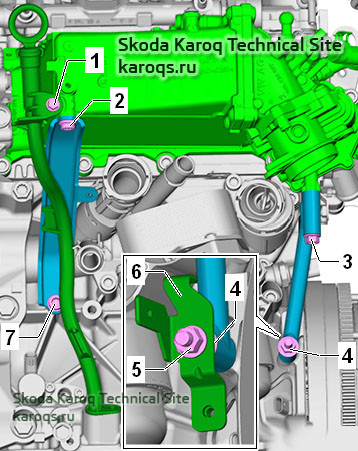

– Отвернуть гайку -5- и снять кронштейн -6- со шпильки -4-.



– Выкрутить винты -3- и -4-.
– Снять опору и отжать жгут проводов в сторону.

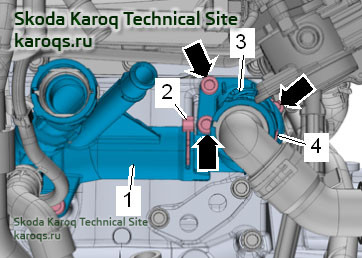

– Приподняв крепёжную скобу -4-, снять шланг ОЖ.

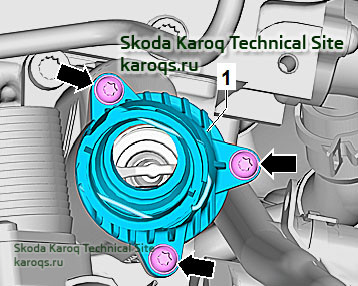

– Вывернуть винты -стрелки-.



– Отсоединить штуцер -1-.



– Снять термостат.

Установка
Установка осуществляется в последовательности, обратной снятию, с учётом следующего:
После снятия заменить уплотнительное кольцо.
– Очистить и отполировать поверхности прилегания уплотнительного кольца.
– Уплотнительное кольцо смочить охлаждающей жидкостью.

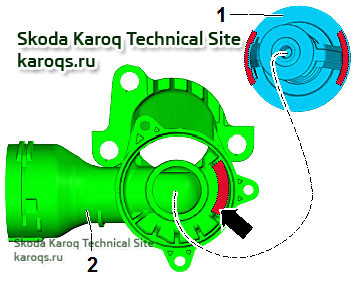

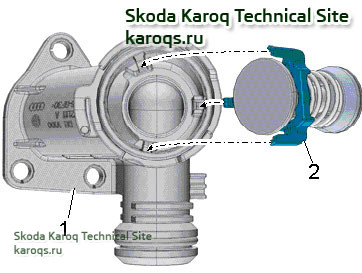

– Установить термостат -1- в корпус термостата -2-.



Направляющие на термостате -1- должны располагаться в направляющей -стрелка- корпуса термостата -2-.
– Залить охлаждающую жидкость
Моменты затяжки: см выше

Указание: Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.


Проверка термостата
Нагреть снятый термостат в сосуде с водой.

Начало открытия Конец открывания Ход открывания
87 °C ± 2 °Cприм. 102 °C (не проверяется) не менее 9 мм
