Разъединение быстроразъёмных муфт. Необходимые специальные приспособления: Рычаг T10468
Быстроразъёмные муфты топливопроводов, вакуумных и вентиляционных трубопроводов имеют цветовую маркировку.
Это или цветная точка на быстроразъёмной муфте, или кнопка разблокировки соответствующего цвета.
- При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
- Проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
- Соблюдать правила техники безопасности
- Соблюдать правила поддержания чистоты
Цветовая маркировка
Внимание! Следует учесть, что если подключена аккумуляторная батарея, то топливный насос включается при открывании двери.
При разгерметизированной системе возможно вытекание топлива.
Вариант 1
Если быстроразъёмная муфта снабжена пластиковым стопорным кольцом, при снятии, а также при установке быстроразъёмной муфты оставить это кольцо на муфте.

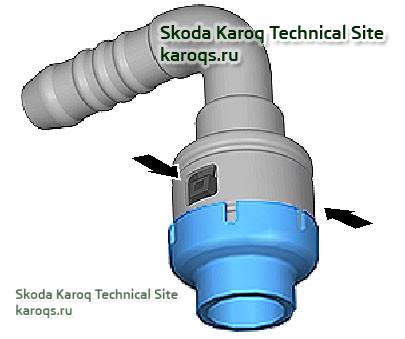

Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
Место соединения в моторном отсеке нужно придерживать.

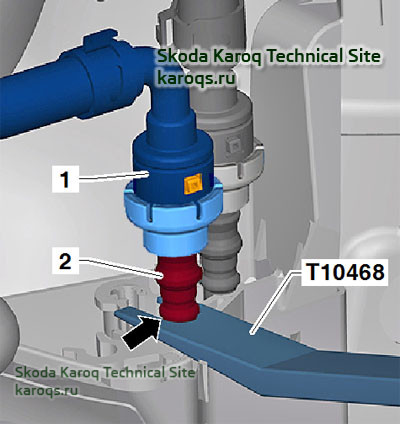

– Вставить рычаг -T10468- между теплозащитным кожухом и упором -стрелка- топливопровода -2- и удерживать его в таком положении.
Продолжение для всех мест разъединения топливной системы:

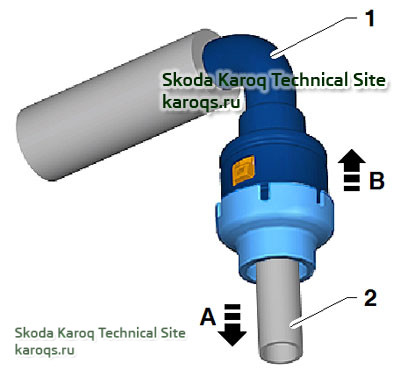

– Нажать на быстроразъёмную муфту -1- в направлении стрелки -A-.
– Нажать на фиксаторы и удерживать их нажатыми.
– Отсоединить быстроразъёмную муфту -1- по стрелке -B- от топливопровода -2-.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали (см. выше)
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 2

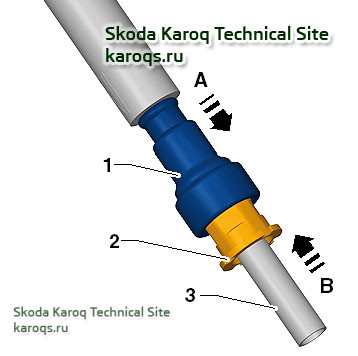

Быстроразъёмная муфта со стопорной втулкой -стрелка-.
– Нажать на быстроразъёмную муфту -1- в направлении стрелки -A-.
– Потянуть стопорную втулку -2- в направлении -стрелки B-.
– Отсоединить быстроразъёмную муфту -1- по стрелке -B- от топливопровода -3-.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 3

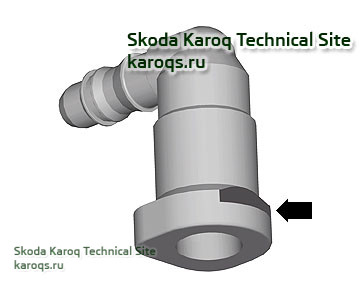

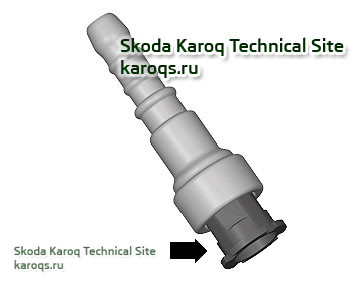

Быстроразъёмная муфта с кнопкой спереди -стрелка-.
– Нажать кнопку разблокировки -стрелка- и снять быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– Проверить надёжность фиксации быстроразъёмных муфт, потянув за них в противоположном направлении!
Вариант 4

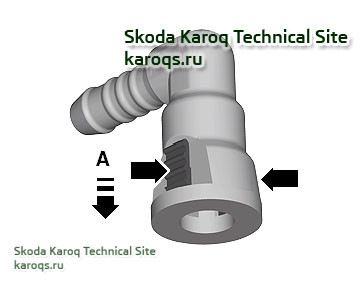

Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
– Нажать на быстроразъёмную муфту в направлении стрелки -A-.
– Нажать кнопки разблокировки -стрелка- и отсоединить быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 5

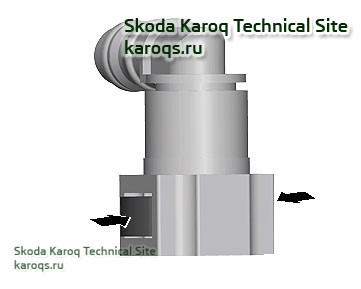

Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
– Нажать кнопки разблокировки -стрелка- и отсоединить быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 6

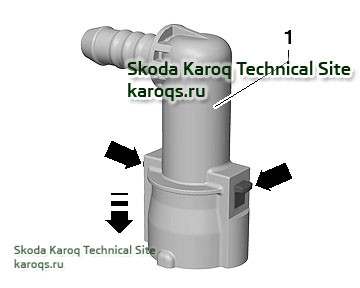

Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
– Нажать на быстроразъёмную муфту -1- по -стрелке- и удерживать муфту нажатой.
– Нажать кнопки разблокировки -стрелка- и отсоединить быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться »хорошо слышный“ щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 7

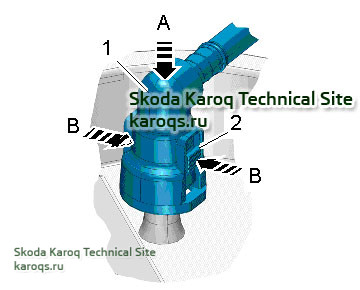

Быстроразъёмная муфта -1- с кнопками разблокировки -2- справа и слева.
– Прижать быстроразъёмную муфту -1- в направлении стрелки -A- и удерживать в нажатом положении.
– Нажать кнопки разблокировки -2- по стрелкам -B- и отсоединить быстроразъёмную муфту -1-.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Быстроразъёмные муфты топливопроводов, вакуумных и вентиляционных трубопроводов имеют цветовую маркировку.
Это или цветная точка на быстроразъёмной муфте, или кнопка разблокировки соответствующего цвета.
- При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
- Проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
- Соблюдать правила техники безопасности
- Соблюдать правила поддержания чистоты
Цветовая маркировка
| Быстроразъёмная муфта | Цветовая маркировка на быстроразъёмной муфте |
|---|---|
| Напорная топливная магистраль | чёрного цвета |
| Обратный трубопровод | синяя |
| Вентиляционный трубопровод | белого/бежевого цвета |
| Вакуумный трубопровод | зелёного цвета |
| ВНИМАНИЕ |
| Топливная система находится под давлением. Опасность травмирования струёй топлива. Работать в защитных очках. Работать в защитных перчатках. Сбросить давление: обернуть соединение чистой ветошью и осторожно ослабить. |
Внимание! Следует учесть, что если подключена аккумуляторная батарея, то топливный насос включается при открывании двери.
При разгерметизированной системе возможно вытекание топлива.
Вариант 1
Если быстроразъёмная муфта снабжена пластиковым стопорным кольцом, при снятии, а также при установке быстроразъёмной муфты оставить это кольцо на муфте.
Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
Место соединения в моторном отсеке нужно придерживать.
– Вставить рычаг -T10468- между теплозащитным кожухом и упором -стрелка- топливопровода -2- и удерживать его в таком положении.
Продолжение для всех мест разъединения топливной системы:
– Нажать на быстроразъёмную муфту -1- в направлении стрелки -A-.
– Нажать на фиксаторы и удерживать их нажатыми.
– Отсоединить быстроразъёмную муфту -1- по стрелке -B- от топливопровода -2-.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали (см. выше)
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 2
Быстроразъёмная муфта со стопорной втулкой -стрелка-.
– Нажать на быстроразъёмную муфту -1- в направлении стрелки -A-.
– Потянуть стопорную втулку -2- в направлении -стрелки B-.
– Отсоединить быстроразъёмную муфту -1- по стрелке -B- от топливопровода -3-.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 3
Быстроразъёмная муфта с кнопкой спереди -стрелка-.
– Нажать кнопку разблокировки -стрелка- и снять быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– Проверить надёжность фиксации быстроразъёмных муфт, потянув за них в противоположном направлении!
Вариант 4
Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
– Нажать на быстроразъёмную муфту в направлении стрелки -A-.
– Нажать кнопки разблокировки -стрелка- и отсоединить быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 5
Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
– Нажать кнопки разблокировки -стрелка- и отсоединить быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 6
Быстроразъёмная муфта с кнопками разблокировки -стрелки- справа и слева.
– Нажать на быстроразъёмную муфту -1- по -стрелке- и удерживать муфту нажатой.
– Нажать кнопки разблокировки -стрелка- и отсоединить быстроразъёмную муфту.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться »хорошо слышный“ щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
Вариант 7
Быстроразъёмная муфта -1- с кнопками разблокировки -2- справа и слева.
– Прижать быстроразъёмную муфту -1- в направлении стрелки -A- и удерживать в нажатом положении.
– Нажать кнопки разблокировки -2- по стрелкам -B- и отсоединить быстроразъёмную муфту -1-.
При установке обратить внимание на то, чтобы цвета маркировки топливопровода и муфты совпадали
При соединении быстроразъёмных муфт должен раздаваться хорошо слышный щелчок фиксатора.
– проверить надёжность фиксации быстроразъёмной муфты, потянув за неё в противоположном направлении!
