Снятие и установка топливного фильтра на дизельном двигателе Skoda Karoq
Необходимые специальные приспособления: Клещи для хомутов V.A.G 1921
Снятие
– Соблюдать правила техники безопасности.
– Соблюдать правила поддержания чистоты.
– Выключить зажигание.
Если топливный фильтр требуется снять из-за недостатка свободного пространства

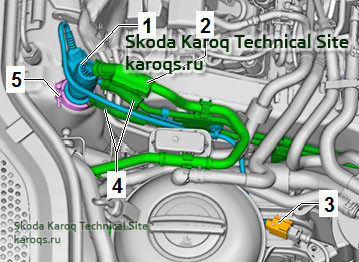

– Отсоединить трубопровод напорной топливной магистрали -1- и -2-. см. Разъединение быстроразъёмных муфт:

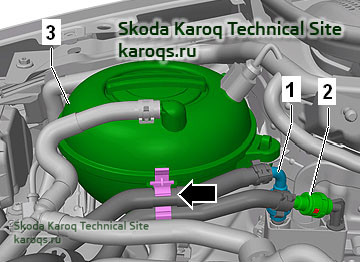

– Высвободить топливопроводы -1- и -2- из держателя -стрелка- на расширительном бачке ОЖ -3-.
ВНИМАНИЕ: Топливная система находится под давлением.
Сбросить давление: обернуть соединение чистой ветошью и осторожно ослабить.
Автомобили с системой SCR
– Освободить электрический разъём -3-.
– Открепить держатель для разъёма
Продолжение для всех автомобилей
– Выкрутить винты крепления -2-.
– Отвернуть гайку -1-.

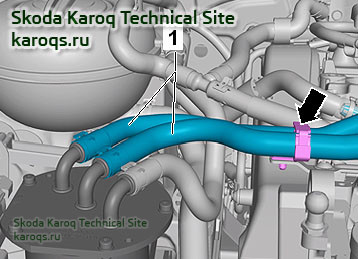

– Раскрыть держатель -стрелка- и высвободить из него топливопроводы -1-.
– Отложить в сторону топливный фильтр.
Автомобили с датчиком водоотделителя -G63-

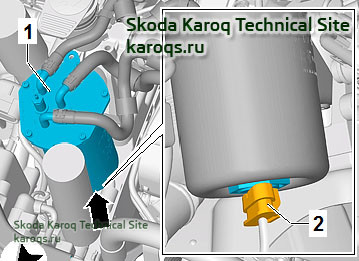

– Приподнять топливный фильтр -1-.
– Разблокировать и отсоединить разъём -2- в нижней части.
– Отложить в сторону топливный фильтр.
Если надо вскрыть топливный фильтр

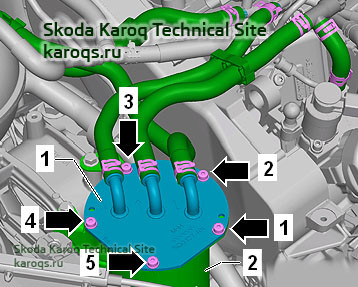

– С соблюдением указанной очерёдности вывернуть винты -стрелки- с -1- по -5-.
– При необходимости собрать вытекающее топливо.
– Снять верхнюю часть топливного фильтра -1- с корпуса топливного фильтра -2-.
– Отложить верхнюю часть топливного фильтра -1- с подключёнными топливопроводами.
Если топливный фильтр заменяется:

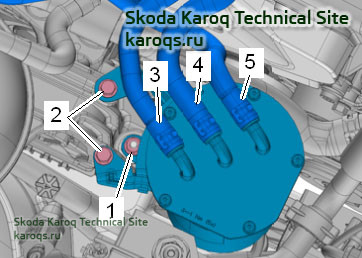

– Отсоединить топливные шланги -3- … -5-.
– Для этого отсоединить хомуты с помощью клещей для хомутов -V.A.G 1921-.
– Вывернуть винты -2-.
– Отвернуть гайку -1-.
– Снять корпус топливного фильтра.
– При необходимости собрать вытекающее топливо.
Установка
Установка осуществляется в последовательности, обратной снятию.
Моменты затяжки: обзор крепления компонентов
Указание: Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
Необходимые специальные приспособления: Клещи для хомутов V.A.G 1921
Снятие
– Соблюдать правила техники безопасности.
– Соблюдать правила поддержания чистоты.
– Выключить зажигание.
Если топливный фильтр требуется снять из-за недостатка свободного пространства
– Отсоединить трубопровод напорной топливной магистрали -1- и -2-. см. Разъединение быстроразъёмных муфт:
Разъединение быстроразъёмных муфт топливопроводов, вакуумных и вентиляционных трубопроводов
Разъединение быстроразъёмных муфт. Необходимые специальные приспособления: Рычаг T10468 Быстроразъёмные муфты топливопроводов, вакуумных и вентиляционных трубопроводов имеют цветовую маркировку. Это или цветная точка на быстроразъёмной муфте, или кнопка разблокировки соответствующего цвета. -...
karoqs.ru
– Высвободить топливопроводы -1- и -2- из держателя -стрелка- на расширительном бачке ОЖ -3-.
ВНИМАНИЕ: Топливная система находится под давлением.
Сбросить давление: обернуть соединение чистой ветошью и осторожно ослабить.
Автомобили с системой SCR
– Освободить электрический разъём -3-.
– Открепить держатель для разъёма
Продолжение для всех автомобилей
– Выкрутить винты крепления -2-.
– Отвернуть гайку -1-.
– Раскрыть держатель -стрелка- и высвободить из него топливопроводы -1-.
– Отложить в сторону топливный фильтр.
Автомобили с датчиком водоотделителя -G63-
– Приподнять топливный фильтр -1-.
– Разблокировать и отсоединить разъём -2- в нижней части.
– Отложить в сторону топливный фильтр.
Если надо вскрыть топливный фильтр
– С соблюдением указанной очерёдности вывернуть винты -стрелки- с -1- по -5-.
– При необходимости собрать вытекающее топливо.
– Снять верхнюю часть топливного фильтра -1- с корпуса топливного фильтра -2-.
– Отложить верхнюю часть топливного фильтра -1- с подключёнными топливопроводами.
Если топливный фильтр заменяется:
– Отсоединить топливные шланги -3- … -5-.
– Для этого отсоединить хомуты с помощью клещей для хомутов -V.A.G 1921-.
– Вывернуть винты -2-.
– Отвернуть гайку -1-.
– Снять корпус топливного фильтра.
– При необходимости собрать вытекающее топливо.
Установка
Установка осуществляется в последовательности, обратной снятию.
Моменты затяжки: обзор крепления компонентов
Указание: Винты и гайки, затягиваемые с доворотом на определённый угол, а также компоненты, подлежащие замене по техническим условиям, после снятия необходимо заменить.
