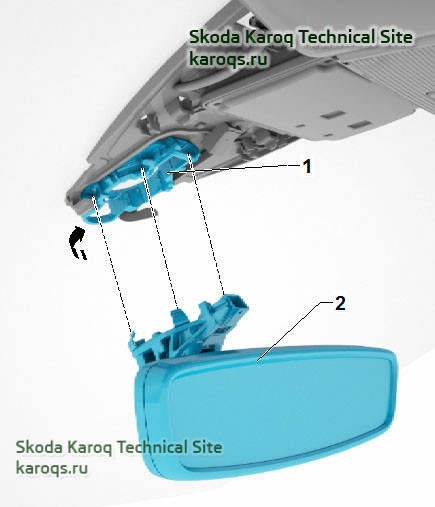

Детали и узлы внутреннего зеркала заднего вида с ручным затемнением Skoda Karoq
1 - Крепёжная пластина
пластина крепления ножки зеркала приклеена к ветровому стеклу
2 - Внутреннее зеркало заднего вида с ручным затемнением

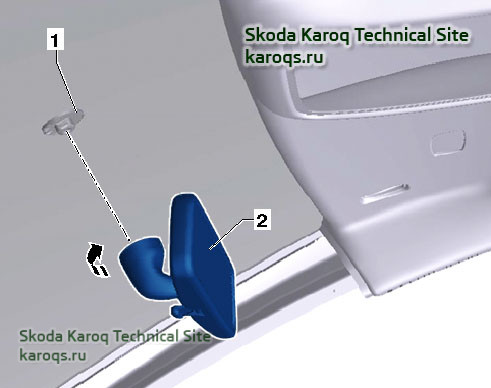

Снятие и установка внутреннего зеркала заднего вида с ручным затемнением
Снятие
- Повернуть внутреннее зеркало заднего вида -2- на 90° (1/4 оборота) против часовой стрелки -стрелка-.
- Снять зеркало - 2 - с приклеенной пластины крепления -1-.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
Крепёжная пластина приклеена непосредственно изготовителем по специальной технологии и в условиях сервисной станции замене не подлежит.
Установка осуществляется в обратной последовательности.

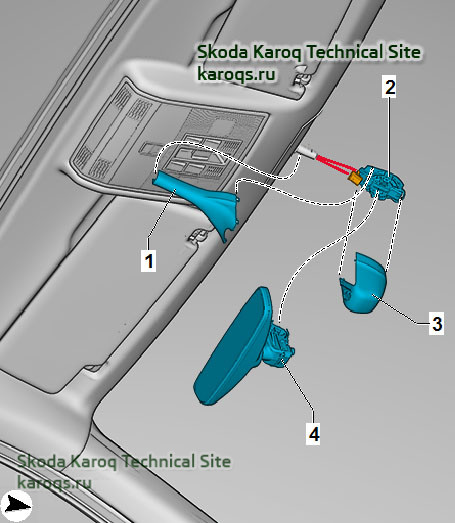

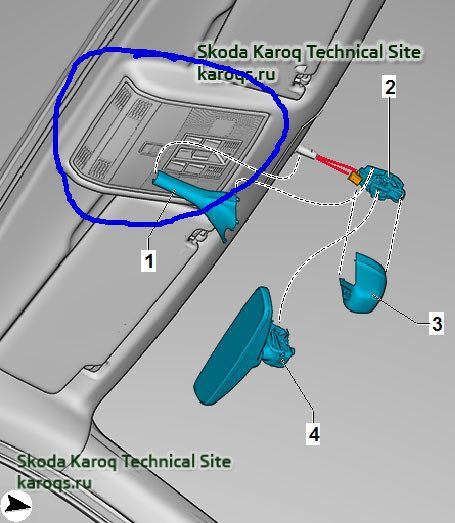

Детали и узлы внутреннего зеркала заднего вида Skoda Karoq с автоматическим затемнением без передней камеры вспомогательных систем -R242-
1 - Крышка кабельного канала
2 - Крепёжная пластина, приклеена к ветровому стеклу
3 - Переднее защитное покрытие для держателя зеркала
4 - Внутреннее зеркало заднего вида

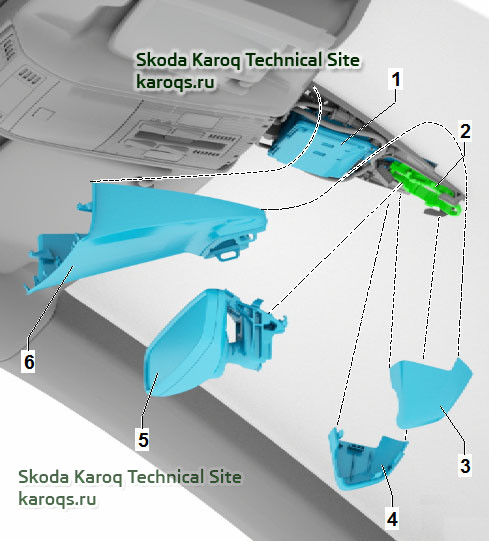

Детали и узлы внутреннего зеркала заднего вида Skoda Karoq с автоматическим затемнением с передней камерой вспомогательных систем -R242-
1 - Передняя камера вспомогательных систем водителя -R242-
2 - Крепёжная пластина, приклеена к ветровому стеклу
3 - Передняя накладка, правая
4 - Передняя накладка, левая
5 - Внутреннее зеркало заднего вида
6 - Накладка камеры
Снятие и установка внутреннего зеркала заднего вида с автоматическим затемнением
Снятие
А/м без передней камеры вспомогательных систем для водителя -R242-
– Осторожно выжать крышку -1- с держателя -2-.
– Осторожно нажимая, снять крышку кабельного канала -3- с зеркала - 4 -.
Снятие и установка внутреннего зеркала заднего вида с автоматическим затемнением
Снятие

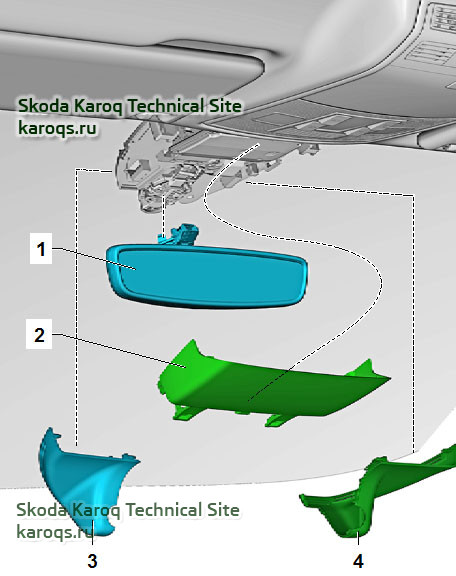

А/м с передней камерой вспомогательных систем для водителя -R242-
- Осторожно выжать крышки -3- и -4- в сторону из внутреннего зеркала -1-.
- Осторожно нажимая, снять накладку передней камеры -R242- -2- с зеркала -1- и панели потолка.
Все автомобили
- Отсоединить разъём -2- внутреннего зеркала заднего вида -1-.
- Вставить в зазор отвёртку Ø 4,5 мм.
- Повернуть внутреннее зеркало - 1 - прим. на 20° против часовой стрелки и снять по направлению вниз.
Указание: Следить за тем, чтобы отвёртка не выскочила при повороте. Однако не использовать её как рычаг.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
- Повернув зеркало -2- на 20° против часовой стрелки, установить его на крепёжную пластину -1-.
Ножка зеркала должна быть параллельна пластине крепления.
- Подсоединить разъём.
- Повернуть зеркало - 2 - по часовой стрелке -стрелка- до отчётливой фиксации в пластине крепления -1-.
Последующая установка осуществляется в обратной последовательности.
1 - Крепёжная пластина
пластина крепления ножки зеркала приклеена к ветровому стеклу
2 - Внутреннее зеркало заднего вида с ручным затемнением
Снятие и установка внутреннего зеркала заднего вида с ручным затемнением
Снятие
- Повернуть внутреннее зеркало заднего вида -2- на 90° (1/4 оборота) против часовой стрелки -стрелка-.
- Снять зеркало - 2 - с приклеенной пластины крепления -1-.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
Крепёжная пластина приклеена непосредственно изготовителем по специальной технологии и в условиях сервисной станции замене не подлежит.
Установка осуществляется в обратной последовательности.
Детали и узлы внутреннего зеркала заднего вида Skoda Karoq с автоматическим затемнением без передней камеры вспомогательных систем -R242-
1 - Крышка кабельного канала
2 - Крепёжная пластина, приклеена к ветровому стеклу
3 - Переднее защитное покрытие для держателя зеркала
4 - Внутреннее зеркало заднего вида
Детали и узлы внутреннего зеркала заднего вида Skoda Karoq с автоматическим затемнением с передней камерой вспомогательных систем -R242-
1 - Передняя камера вспомогательных систем водителя -R242-
2 - Крепёжная пластина, приклеена к ветровому стеклу
3 - Передняя накладка, правая
4 - Передняя накладка, левая
5 - Внутреннее зеркало заднего вида
6 - Накладка камеры
Снятие и установка внутреннего зеркала заднего вида с автоматическим затемнением
Снятие
А/м без передней камеры вспомогательных систем для водителя -R242-
– Осторожно выжать крышку -1- с держателя -2-.
– Осторожно нажимая, снять крышку кабельного канала -3- с зеркала - 4 -.
Снятие и установка внутреннего зеркала заднего вида с автоматическим затемнением
Снятие
А/м с передней камерой вспомогательных систем для водителя -R242-
- Осторожно выжать крышки -3- и -4- в сторону из внутреннего зеркала -1-.
- Осторожно нажимая, снять накладку передней камеры -R242- -2- с зеркала -1- и панели потолка.
Все автомобили
- Отсоединить разъём -2- внутреннего зеркала заднего вида -1-.
- Вставить в зазор отвёртку Ø 4,5 мм.
- Повернуть внутреннее зеркало - 1 - прим. на 20° против часовой стрелки и снять по направлению вниз.
Указание: Следить за тем, чтобы отвёртка не выскочила при повороте. Однако не использовать её как рычаг.
Установка
Перед сборкой необходимо проверить все фиксаторы и заменить повреждённые.
- Повернув зеркало -2- на 20° против часовой стрелки, установить его на крепёжную пластину -1-.
Ножка зеркала должна быть параллельна пластине крепления.
- Подсоединить разъём.
- Повернуть зеркало - 2 - по часовой стрелке -стрелка- до отчётливой фиксации в пластине крепления -1-.
Последующая установка осуществляется в обратной последовательности.
