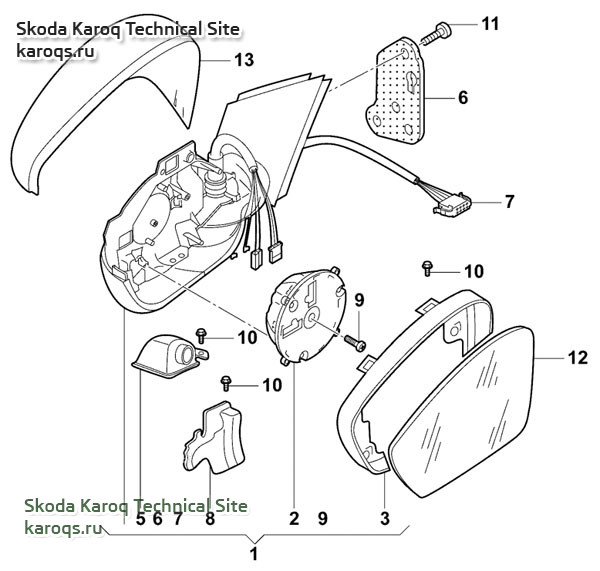

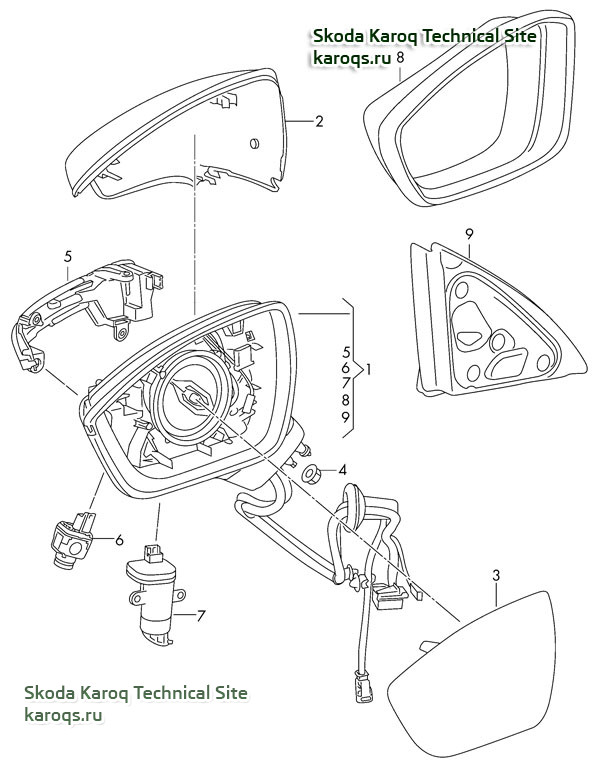

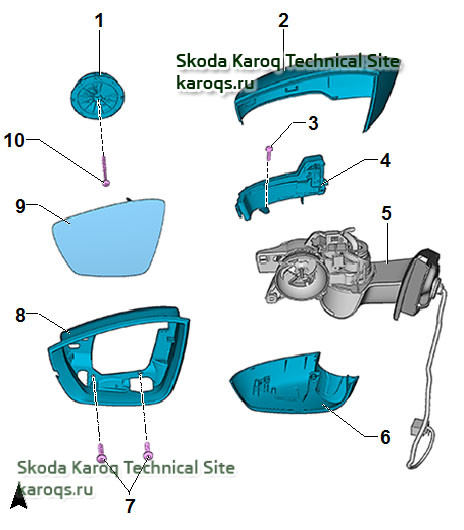

Детали и узлы наружного зеркала Шкода Карок
1 - Электропривод регулировки
2 - Верхняя накладка зеркала
3 - Винт - Момент затяжки 1 Н·м.
4 - Освещение и указатель поворота.
5 - Основание зеркала
6 - Нижняя накладка зеркала
7 - Винт - Момент затяжки 1 Н·м.
8 - Нижняя накладка зеркала
9 - Стекло зеркала
10 - Винт- Момент затяжки 1 Н·м.

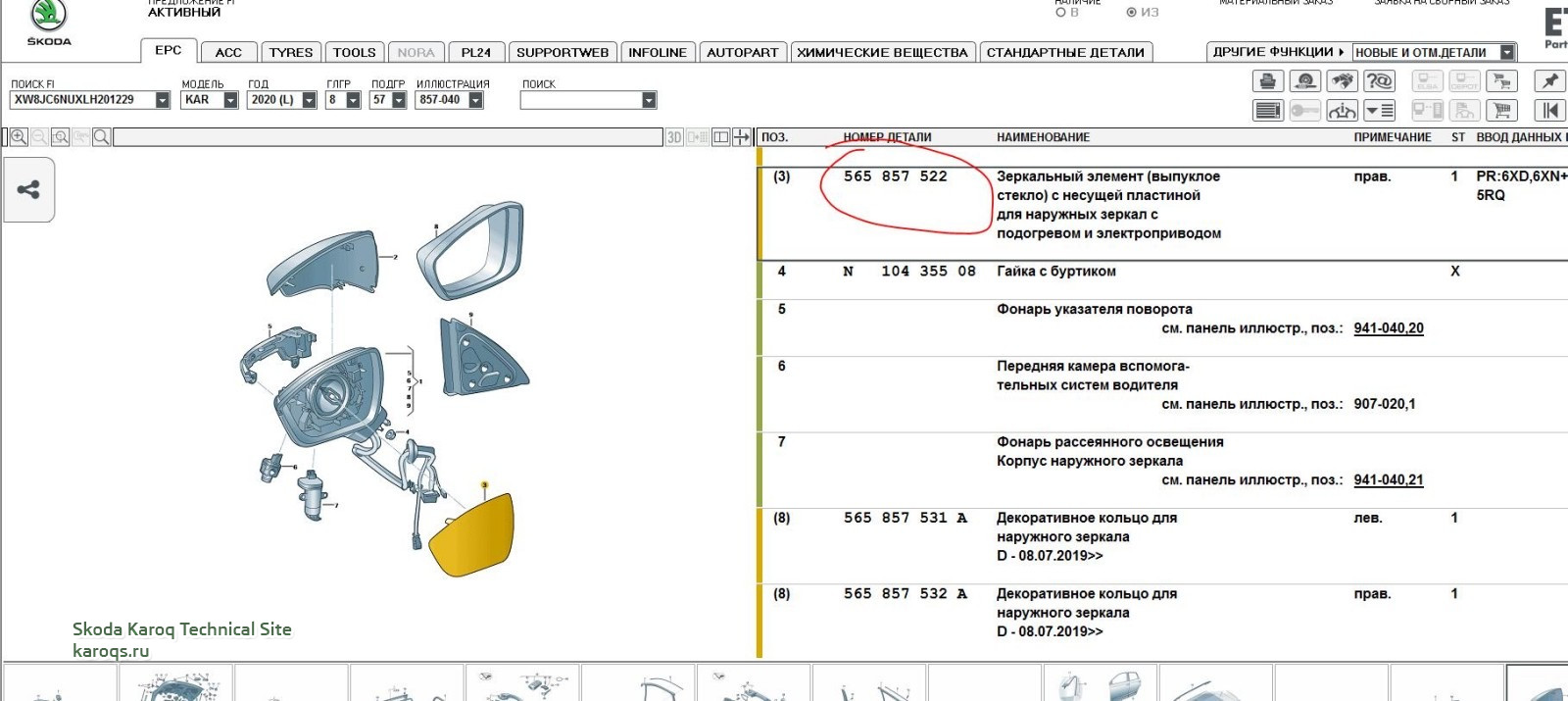

Снятие и установка стекла зеркала заднего вида
Работы выполнять в защитных очках и защитных перчатках!
Снятие
- Защитить края корпуса от повреждений, например оклеив их тканевой клейкой лентой.
- Отклонить стекло зеркала - 1 - в максимальное положение.

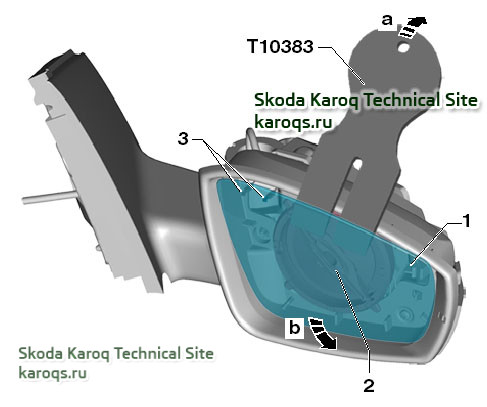

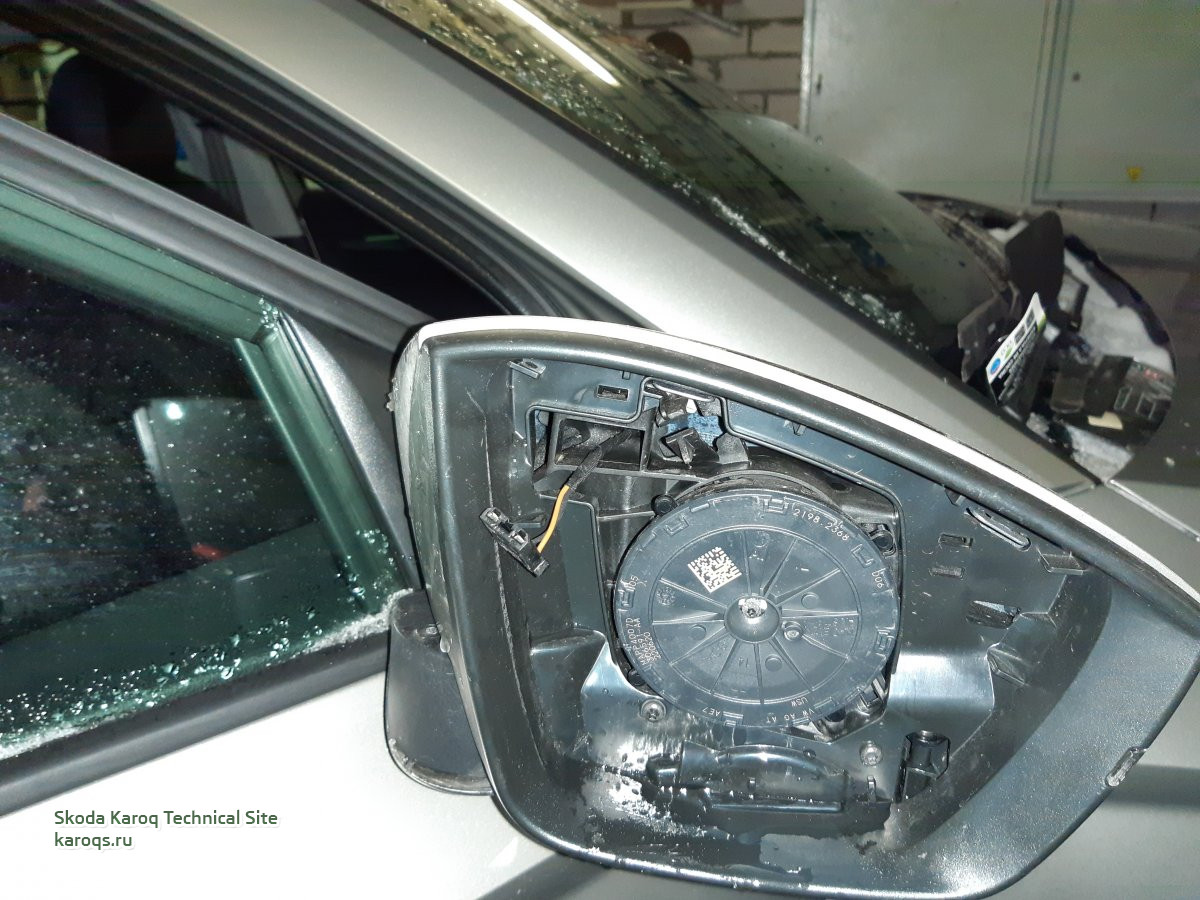

- Отжать стекло зеркала - 1 - например при помощи широкого пластмассового клина от держателя - 2 - и корпуса - стрелка a -.
- Вынуть зеркальный элемент по -стрелке b-.
- Отсоединить разъём обогрева -3-.
Установка

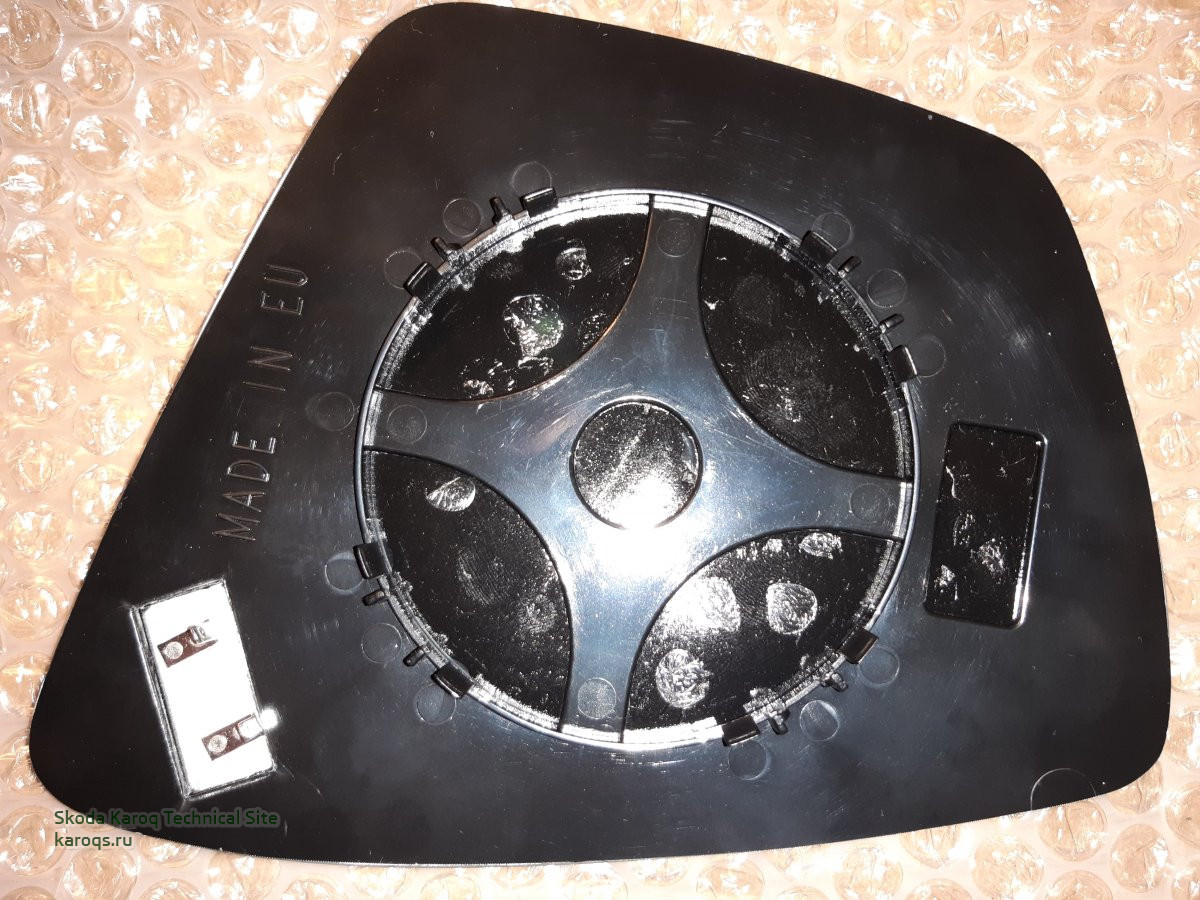

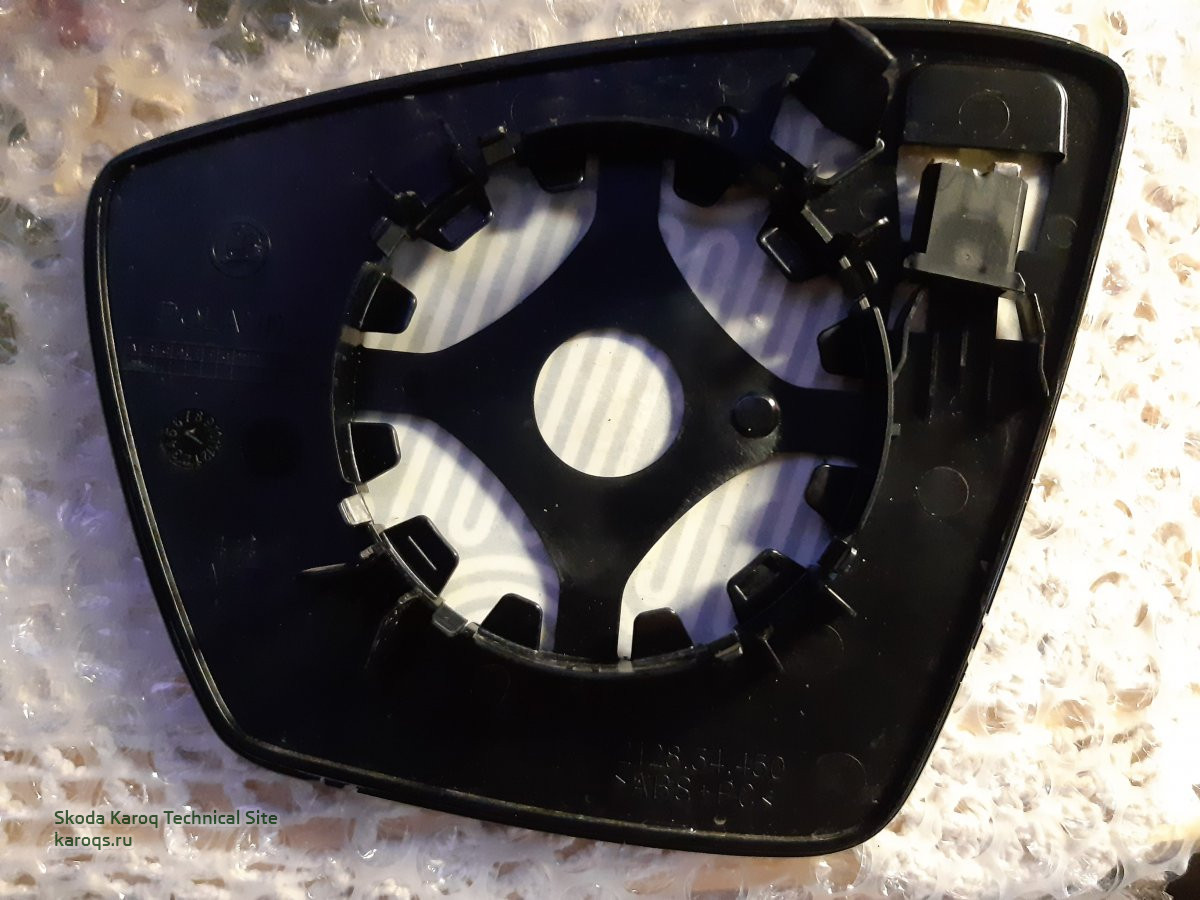

- Надавив на зеркальный элемент по центру, посадить его на опору в корпусе.
Стекло зеркала должно зафиксироваться со щелчком.
В завершение проверить работоспособность.
Снятие и установка регулировочного узла зеркала
Снятие
- Снять зеркальный элемент, см. выше.
- Вывернуть винт -2-.

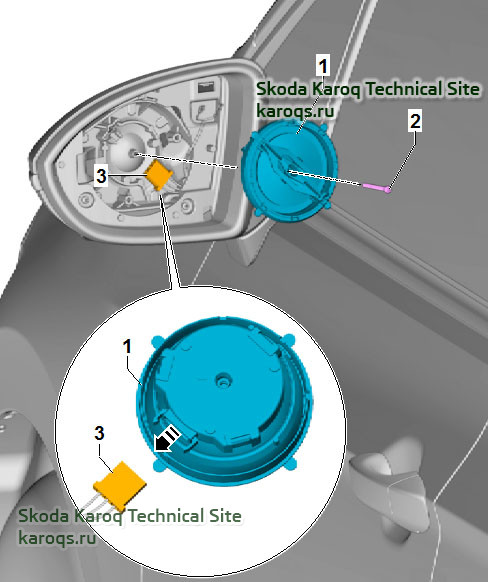

- Отвести узел регулировки с двигателем - 1 - в сторону и отсоединить разъём - 3 -.
Установка
Установка осуществляется в обратной последовательности.
Перед монтажом стекла зеркала проверить функционирование
Снятие и установка крышки зеркала
Снятие
– Снять зеркальный элемент, см. выше

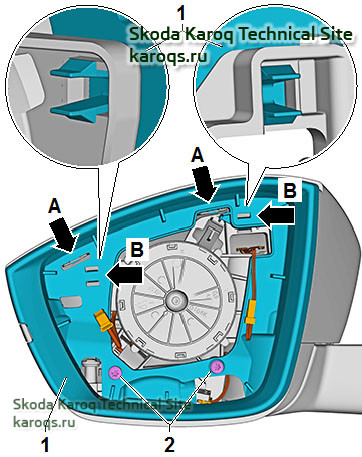

– Выкрутить винты -2-.

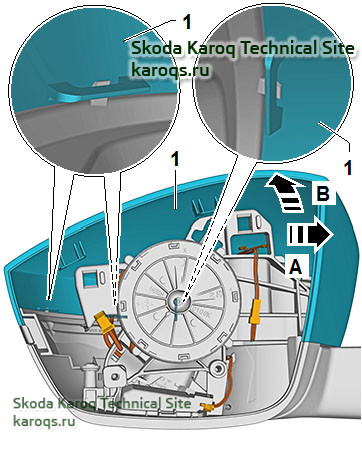

– Высвободить крышку -1- из фиксаторов, стрелки -A- и -B-, и снять её.
Установка
Установка осуществляется в обратной последовательности.
Снятие и установка накладки зеркала
Снятие
– Снять крышку зеркала, см. выше
– Разблокировать крышку -1- в направлении -стрелки A- и снять в направлении -стрелки B-.
Установка
– Установить крышку зеркала -1- и вдавить до отчётливо слышимого щелчка.
Снятие и установка наружного зеркала заднего вида Skoda Karoq
Снятие
- Снять обивку передней двери

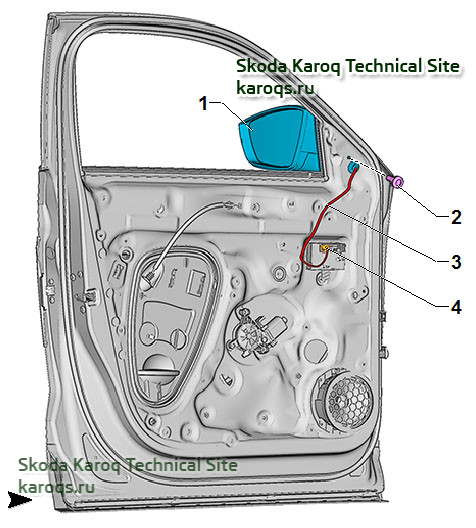

- Отсоединить разъём - 4 - провода - 3 - наружного зеркала - 1 -.
- Выкрутить винт -2- (15 Н·м)

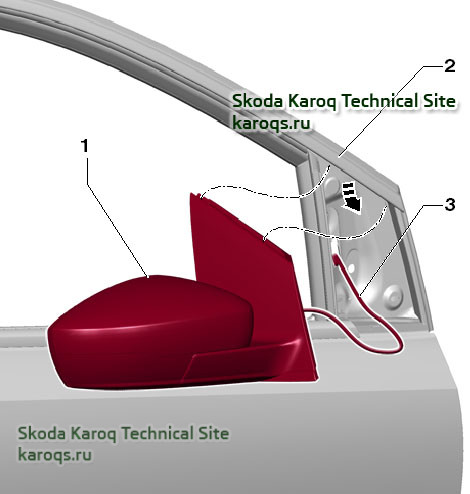

- Отвести наружное зеркало -1- от двери снизу и вывести его из направляющей стекла -2- -стрелка-.
- Вытянуть кабель -3- через отверстие в двери.
Установка
- Продёрнуть провод - 3 - сквозь отверстие в двери.
- Вставить наружное зеркало - 1 - в направляющую - 2 -.
- Ввернуть винт - 4 - в корпус зеркала - 1 -. Момент затяжки 15 Н·м.
- Прихватить провод - 3 -.
- Подсоединить разъём -2-.
Перед установкой облицовки проверить работу механизма.
1 - Электропривод регулировки
2 - Верхняя накладка зеркала
3 - Винт - Момент затяжки 1 Н·м.
4 - Освещение и указатель поворота.
5 - Основание зеркала
6 - Нижняя накладка зеркала
7 - Винт - Момент затяжки 1 Н·м.
8 - Нижняя накладка зеркала
9 - Стекло зеркала
10 - Винт- Момент затяжки 1 Н·м.
Снятие и установка стекла зеркала заднего вида
Работы выполнять в защитных очках и защитных перчатках!
Снятие
- Защитить края корпуса от повреждений, например оклеив их тканевой клейкой лентой.
- Отклонить стекло зеркала - 1 - в максимальное положение.
- Отжать стекло зеркала - 1 - например при помощи широкого пластмассового клина от держателя - 2 - и корпуса - стрелка a -.
- Вынуть зеркальный элемент по -стрелке b-.
- Отсоединить разъём обогрева -3-.
Установка
- Надавив на зеркальный элемент по центру, посадить его на опору в корпусе.
Стекло зеркала должно зафиксироваться со щелчком.
В завершение проверить работоспособность.
Снятие и установка регулировочного узла зеркала
Снятие
- Снять зеркальный элемент, см. выше.
- Вывернуть винт -2-.
- Отвести узел регулировки с двигателем - 1 - в сторону и отсоединить разъём - 3 -.
Установка
Установка осуществляется в обратной последовательности.
Перед монтажом стекла зеркала проверить функционирование
Снятие и установка крышки зеркала
Снятие
– Снять зеркальный элемент, см. выше
– Выкрутить винты -2-.
– Высвободить крышку -1- из фиксаторов, стрелки -A- и -B-, и снять её.
Установка
Установка осуществляется в обратной последовательности.
Снятие и установка накладки зеркала
Снятие
– Снять крышку зеркала, см. выше
– Разблокировать крышку -1- в направлении -стрелки A- и снять в направлении -стрелки B-.
Установка
– Установить крышку зеркала -1- и вдавить до отчётливо слышимого щелчка.
Снятие и установка наружного зеркала заднего вида Skoda Karoq
Снятие
- Снять обивку передней двери
