Регулировка и проверка положения стеклоочистителей и стеклоомывателей. Замена щеток в Skoda Karoq.
Жидкость в бачке стеклоомывателей
- При доливке омывающей жидкости в бачок стеклоомывателя следует средство для очистки стёкол (летом) или незамерзающую жидкость (при опасности замерзания).
- Если автомобиль оснащён системой омывателей фар, и фары имеют пластмассовые рассеиватели (из поликарбоната), то в бачок омывателя можно заливать только такие жидкости, которые не повреждают поликарбонат.
Если поле разбрызгивания по причине загрязнений внутри форсунки покрыто неравномерно, форсунку необходимо снять и промыть водой в направлении против потока при разбрызгивании. После этого можно выполнить продувку сжатым воздухом также в обратном направлении. Для очистки форсунок омывателя запрещено использовать какие-либо предметы!
Регулировка форсунок омывателя ветрового стекла
Форсунки омывателя лобового стекла отрегулированы производителем в необходимое положение.

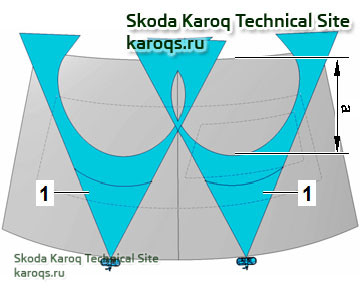

Струи омывающей жидкости на стоящем автомобиле должны попадать на лобовое стекло в соответствии с размером -а- и площадью омывания -1-.
Размер -а- = 453 мм ± 50 мм
Регулировка задана конструкцией форсунок омывателя. Незначительные отклонения по высоте струй омывателя могут, однако, быть выравнены на одинаковую высоту.
- Отрегулировать направление разбрызгивания вверх или вниз.

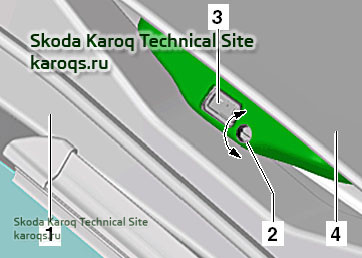

1 - Вентиляционная решётка перед лобовым стеклом
2 - Регулятор форсунки, Torx
3 - Форсунка
4 - Капот
- Привести форсунку омывателя -3- в нужное положение, вращая крепление форсунки -2- с помощью отвёртки Torx № 2.
„По часовой стрелке“ регулируется вниз.
„Против часовой стрелки“ регулируется вверх.
При неравномерном истечении струи или слабой струе необходимо заменить форсунку омывателя.
Проверка регулировки форсунок омывателя фар
Осторожно!
У форсунок омывателя можно проверить только их работоспособность, но регулировать их нельзя.
Проверка регулировки форсунок
- Включить ближний свет.
- Включить омыватель ветрового стекла.
Фары будут омываться, если правый подрулевой переключатель находится в положении „Омыватель“ не менее 1,5 с.
Струя омывателя должна попадать в центр фары.
Если струя омывающей жидкости бьёт неравномерно или недостаточно, форсунку омывателя нужно заменить.
Проверка и при необходимости регулировка исходного положения поводков стеклоочистителя ветрового стекла
Установка конечного положения рычагов стеклоочистителя

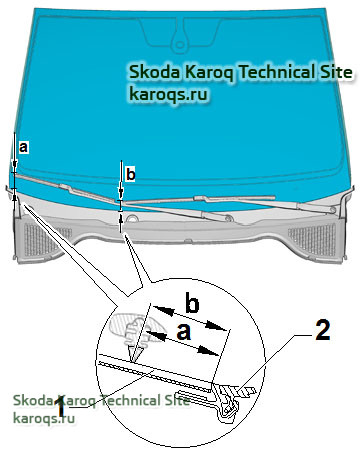

Проверить, чтобы у щёток стеклоочистителя было выдержано расстояние -a- и -b- от края стекла.
a - Сторона переднего пассажира = 29,5 + 4 мм
b - Сторона водителя = 55,9 + 4 мм
1 - Ветровое стекло
2 - Кожух водоотводящего короба
При необходимости отрегулировать поводки стеклоочистителя ветрового стекла.
Замена щёток стеклоочистителей лобового стекла

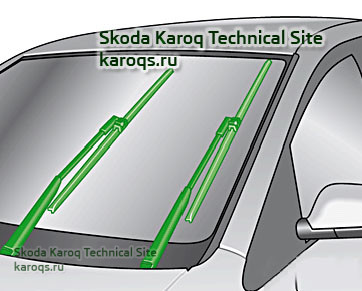

Установить поводки стеклоочистителя в сервисное положение следующим образом:
- Кратковременно включить и снова выключить зажигание, капот должен быть закрыт.
- В течение 10 секунд после выключения зажигания нажать правый подрулевой переключатель вниз в положение однократного взмаха щёток стеклоочистителя.
Стеклоочистители принимают сервисное положение.
- Отвести поводок стеклоочистителя от стекла.

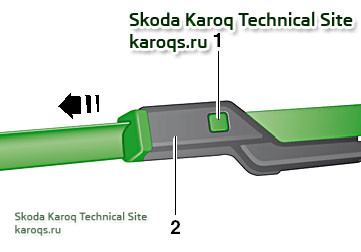

- Нажав фиксатор -1-, разблокировать щётку в поводке -2- и вытянуть её из поводка -в направлении стрелки-.
- Вставить серийную щётку в поводок -2-, обратив внимание на то, что фиксатор -1- зафиксировался со щелчком.
- Установить новую щётку стеклоочистителя на поводок до упора и характерного щелчка.
- Проверить, правильно ли закреплена щётка стеклоочистителя.
- Опустить поводок со щёткой стеклоочистителя на стекло.
Внимание!
При неквалифицированном обращении со стеклоочистителями имеется опасность повреждения лобового стекла рычагами стеклоочистителей.
- Установить поводки стеклоочистителя в исходное положение:
- Включить зажигание и кратковременно нажать правый подрулевой переключатель. Снова выключить зажигание.
Проверка и при необходимости регулировка исходного положения поводка стеклоочистителя заднего стекла

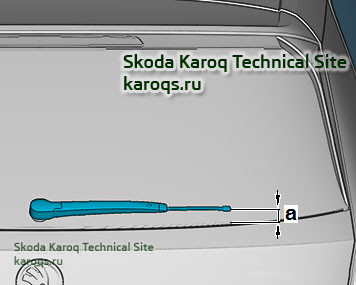

– Отрегулировать рычаг стеклоочистителя, чтобы соблюдался размер -а- от края стекла. a = 30 ± 2 мм
Проверка форсунки заднего стекла

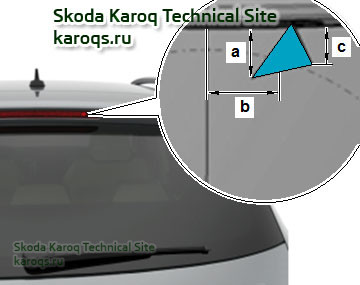

При стоящем автомобиле струя должна попадать на заднее стекло в обозначенную синим область.
a = 79 ± 30 мм
b = 121 мм ± 30 мм
c = 59 ± 30 мм
Внимание
При неравномерном истечении струи или слабой струе необходимо заменить форсунку омывателя
Проверка омывателя камеры заднего вида

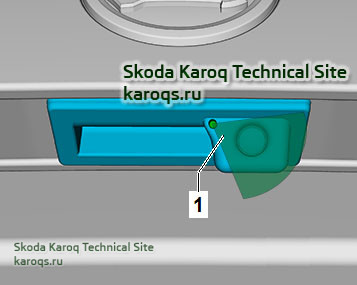

В автомобилях с омывателем камеры заднего вида струя омывающей жидкости должна попадать в область -1-.
При неравномерном или недостаточном истечении струи необходимо заменить рукоятку.
Замена щётки стеклоочистителя заднего стекла
- Отвести поводок стеклоочистителя от стекла.

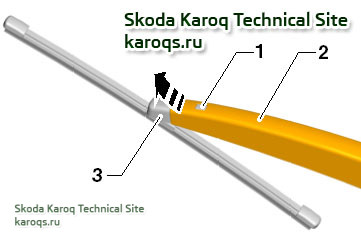

- Нажав фиксатор -1-, разблокировать щётку -3- в поводке -2- и вытянуть щётку из поводка -в направлении стрелки-.
- Вставить новую щётку -3- в поводок -2-, так чтобы фиксатор -1- зафиксировался со щелчком.
- Проверить, правильно ли закреплена щётка стеклоочистителя.
При неквалифицированном обращении со стеклоочистителями имеется опасность повреждения заднего стекла рычагом стеклоочистителя.
Жидкость в бачке стеклоомывателей
- При доливке омывающей жидкости в бачок стеклоомывателя следует средство для очистки стёкол (летом) или незамерзающую жидкость (при опасности замерзания).
- Если автомобиль оснащён системой омывателей фар, и фары имеют пластмассовые рассеиватели (из поликарбоната), то в бачок омывателя можно заливать только такие жидкости, которые не повреждают поликарбонат.
Если поле разбрызгивания по причине загрязнений внутри форсунки покрыто неравномерно, форсунку необходимо снять и промыть водой в направлении против потока при разбрызгивании. После этого можно выполнить продувку сжатым воздухом также в обратном направлении. Для очистки форсунок омывателя запрещено использовать какие-либо предметы!
Регулировка форсунок омывателя ветрового стекла
Форсунки омывателя лобового стекла отрегулированы производителем в необходимое положение.
Струи омывающей жидкости на стоящем автомобиле должны попадать на лобовое стекло в соответствии с размером -а- и площадью омывания -1-.
Размер -а- = 453 мм ± 50 мм
Регулировка задана конструкцией форсунок омывателя. Незначительные отклонения по высоте струй омывателя могут, однако, быть выравнены на одинаковую высоту.
- Отрегулировать направление разбрызгивания вверх или вниз.
1 - Вентиляционная решётка перед лобовым стеклом
2 - Регулятор форсунки, Torx
3 - Форсунка
4 - Капот
- Привести форсунку омывателя -3- в нужное положение, вращая крепление форсунки -2- с помощью отвёртки Torx № 2.
„По часовой стрелке“ регулируется вниз.
„Против часовой стрелки“ регулируется вверх.
При неравномерном истечении струи или слабой струе необходимо заменить форсунку омывателя.
Проверка регулировки форсунок омывателя фар
Осторожно!
У форсунок омывателя можно проверить только их работоспособность, но регулировать их нельзя.
Проверка регулировки форсунок
- Включить ближний свет.
- Включить омыватель ветрового стекла.
Фары будут омываться, если правый подрулевой переключатель находится в положении „Омыватель“ не менее 1,5 с.
Струя омывателя должна попадать в центр фары.
Если струя омывающей жидкости бьёт неравномерно или недостаточно, форсунку омывателя нужно заменить.
Проверка и при необходимости регулировка исходного положения поводков стеклоочистителя ветрового стекла
Установка конечного положения рычагов стеклоочистителя
Проверить, чтобы у щёток стеклоочистителя было выдержано расстояние -a- и -b- от края стекла.
a - Сторона переднего пассажира = 29,5 + 4 мм
b - Сторона водителя = 55,9 + 4 мм
1 - Ветровое стекло
2 - Кожух водоотводящего короба
При необходимости отрегулировать поводки стеклоочистителя ветрового стекла.
| Момент затяжки | Н·м |
|---|---|
| Гайка крепления стеклоочистителя | 21 |
Замена щёток стеклоочистителей лобового стекла
Установить поводки стеклоочистителя в сервисное положение следующим образом:
- Кратковременно включить и снова выключить зажигание, капот должен быть закрыт.
- В течение 10 секунд после выключения зажигания нажать правый подрулевой переключатель вниз в положение однократного взмаха щёток стеклоочистителя.
Стеклоочистители принимают сервисное положение.
- Отвести поводок стеклоочистителя от стекла.
- Нажав фиксатор -1-, разблокировать щётку в поводке -2- и вытянуть её из поводка -в направлении стрелки-.
- Вставить серийную щётку в поводок -2-, обратив внимание на то, что фиксатор -1- зафиксировался со щелчком.
- Установить новую щётку стеклоочистителя на поводок до упора и характерного щелчка.
- Проверить, правильно ли закреплена щётка стеклоочистителя.
- Опустить поводок со щёткой стеклоочистителя на стекло.
Внимание!
При неквалифицированном обращении со стеклоочистителями имеется опасность повреждения лобового стекла рычагами стеклоочистителей.
- Установить поводки стеклоочистителя в исходное положение:
- Включить зажигание и кратковременно нажать правый подрулевой переключатель. Снова выключить зажигание.
Проверка и при необходимости регулировка исходного положения поводка стеклоочистителя заднего стекла
| Момент затяжки | Н·м |
|---|---|
| Гайка крепления стеклоочистителя | 12 |
– Отрегулировать рычаг стеклоочистителя, чтобы соблюдался размер -а- от края стекла. a = 30 ± 2 мм
Проверка форсунки заднего стекла
При стоящем автомобиле струя должна попадать на заднее стекло в обозначенную синим область.
a = 79 ± 30 мм
b = 121 мм ± 30 мм
c = 59 ± 30 мм
Внимание
При неравномерном истечении струи или слабой струе необходимо заменить форсунку омывателя
Проверка омывателя камеры заднего вида
В автомобилях с омывателем камеры заднего вида струя омывающей жидкости должна попадать в область -1-.
При неравномерном или недостаточном истечении струи необходимо заменить рукоятку.
Замена щётки стеклоочистителя заднего стекла
- Отвести поводок стеклоочистителя от стекла.
- Нажав фиксатор -1-, разблокировать щётку -3- в поводке -2- и вытянуть щётку из поводка -в направлении стрелки-.
- Вставить новую щётку -3- в поводок -2-, так чтобы фиксатор -1- зафиксировался со щелчком.
- Проверить, правильно ли закреплена щётка стеклоочистителя.
При неквалифицированном обращении со стеклоочистителями имеется опасность повреждения заднего стекла рычагом стеклоочистителя.
