Детали и узлы двери Skoda Karoq
Выкрученные винты крепления дверных петель подлежат обязательной замене на новые.
1 - Дверь

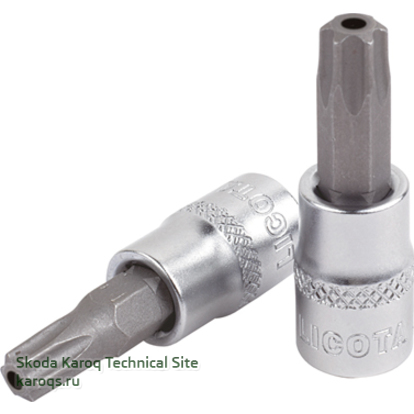

2 - Винт с внутренним многогранником
Момент затяжки 40 Н·м.
после выкручивания винты подлежат обязательной замене.
3 - Дверная петля петля состоит из двух частей.
верхняя часть петли соединена с нижней при помощи винта -4-
4 - Фиксирующий палец петли
для снятия двери вывернуть из дверной петли этот винт
Момент затяжки 10 Н·м.
5 - Винт с внутренним многогранником устанавливается со стороны салона
Снять нижнюю часть облицовки стойки А
Момент затяжки 30 Н·м.
после выкручивания винты подлежат обязательной замене.
6 - Дверная петля петля состоит из двух частей.
нижняя часть петли соединена с верхней с помощью винта -4-
7 - Винт с внутренним многогранником
Момент затяжки 30 Н·м. после выкручивания винты подлежат обязательной замене.
8 - Ограничитель открывания двери
9 - Винт
Момент затяжки 32 Н·м.
для снятия двери этот винт необходимо вывернуть
10 - Винт
Момент затяжки 9 Н·м.
11 - Винт с внутренним многогранником
Момент затяжки 30 Н·м.
после выкручивания винты подлежат обязательной замене.
12 - Дверная петля
нижняя часть петли соединена с верхней с помощью винта -16-
петля состоит из двух частей.
13 - Винт с внутренним многогранником
момент затяжки: 30 Н·м
после выкручивания винты подлежат обязательной замене.
14 - Винт с внутренним многогранником
Момент затяжки 40 Н·м.
после выкручивания винты подлежат обязательной замене.
15 - Дверная петля
верхняя часть петли соединена с нижней при помощи винта -12-
петля состоит из двух частей.
16 - Фиксирующий палец петли
Момент затяжки 10 Н·м.
для снятия двери этот винт необходимо вывернуть из оси петли
Снятие и установка двери Skoda Karoq
Снятие

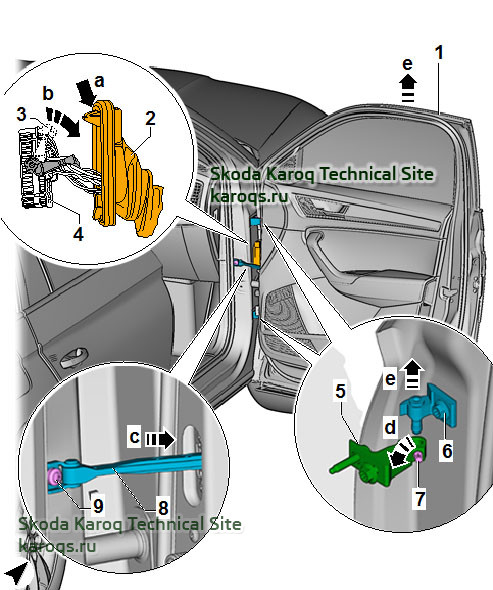

– Нажав на фиксатор -стрелка a-, разблокировать гофрированный чехол -2- и отсоединить его от стойки A.
– Повернуть рычаг фиксатора -3- вниз -стрелка b- и отсоединить электрический разъём -4- от колодки.
– Ослабить винты -7- на петлях -стрелка d-.
– Выкрутить винты - 9 - ограничителя открывания двери - 8 -.
– Снять дверь -1- с петель -5- движением вверх -стрелка e-.
Установка
– Установка осуществляется в обратной последовательности.
– Выставить зазоры по периметру передней двери
Снятие и установка ограничителя открывания двери Skoda Karoq
Снятие

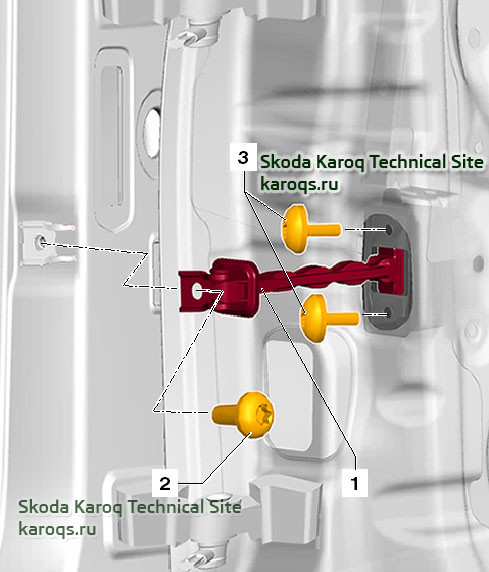

– Выкрутить винт -2- из стойки А.
– Вывернуть винты -3- и извлечь ограничитель открывания двери -1-.
Установка
– Вставить полотно ограничителя двери.
– Затянуть винт -3- моментом 9 Н·м.
– Затянуть винт -2- моментом 30 Н·м.
Регулировка двери Skoda Karoq
Для выполнения регулировки дверей автомобиль должен стоять на колёсах.
Дверь отрегулирована правильно, если она плавно переходит в другие панели кузова, не утоплена внутрь и не выступает наружу, и имеет по всему периметру равномерный зазор.
Для контроля зазоров см:
После регулировки произвести антикоррозионную обработку петель и винтов.
Регулировка зазоров
Для правильной регулировки зазоров ослабить винты -2, 5, 7, 12, 14, 15- на стойке A.
– Для доступа к винту -12- необходимо снять нижнюю облицовку стойки A.
– Для доступа к винту -5- необходимо снять переднюю панель.
Указание:
Прочие способы регулировки, например сдвиганием двери вверх, не дадут результата.
Впоследствии дверь всё равно просядет под действием собственного веса.
Отрегулировать положения скобы замка
Регулировка скобы замка
Чтобы сдвинуть скобу -2- при ослабленных болтах -3-, потребуется приложить больше усилий.
Дверь должна при закрывании без приложения дополнительного усилия полностью запираться и не иметь люфта.
Опускать или поднимать дверь за счёт изменения положения скобы замка запрещено.
Изменением положения скобы замка можно отрегулировать когда передняя дверь находится не заподлицо с задней дверью или боковиной
Выполнить следующие работы:

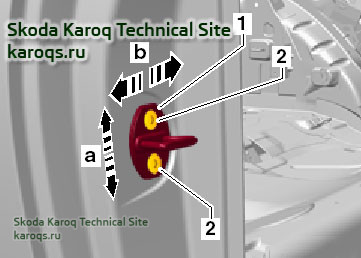

– Ослабить крепление скобы -1-, отпустив винты -2- на стойке B.
– Регулируя положение скобы -2- добиться, чтобы передняя дверь в закрытом положении была заподлицо с задней (для снижение аэродинамических шумов).
– Затянуть винты - 2 - крепления скобы - 1 -.
Момент затяжки винтов -2- 20 Н·м.
