Руководство Ремонт электрических разъёмов и контактов

Ремонт электрических проводов и разъёмов автомобилей Skoda. Комплект съёмников используется для разблокирования различных первичных и вторичных фиксаторов контактов разъёмов. С помощью съёмников можно надлежащим образом разблокировать или устанавливать круглые и плоские контакты с одним или двумя фиксаторами, а также устанавливать уплотнения отдельных проводов.

Рекомендуемый комплект съёмников и приспособлений
Для соблюдения стандартов Skoda при ремонте разъёмов и контактов необходимо использовать рекомендованный изготовителем комплект съёмников, например, VAS 1978/35, а также дополнительно комплект S 506840V (или комплекты съёмников S 506815V и S 506 825V, рекомендуемые для ремонта разъёмов и контактов при использовании набора S 504500V).

Общие указания по извлечению контактов с помощью рекомендуемых съёмников:
1. Определить, зафиксирован ли снимаемый контакт вторичным фиксатором (если да, то сначала разблокировать вторичный фиксатор рекомендуемым образом).
2. Выбрать правильный инструмент, предназначенный для разблокировки и извлечения контактов данного типа.
3. Извлечь контакт без усилия (минимальное усилие может потребоваться для разблокировки язычка фиксатора), следя за тем, чтобы не повредить при этом корпус разъёма.
4. Для облегчения разблокировки при разблокировке слегка надавить на контакт в противоположном направлении (не тянуть!).
5. Осторожно ввести съёмник до конца канала в разъёме (в некоторых случаях до упора), слегка нажать на съёмник и извлечь контакт, слегка потянув за него (не прилагая почти никакого усилия)

Использование комплекта съёмников для разблокировки и извлечения контактов с проводами из корпуса разъёма

1. Разблокировка вторичных фиксаторов

Перед разблокировкой основного (первичного) фиксатора, удерживающего контакт в разъёме и
извлечением контакта сначала необходимо разблокировать так называемый вторичный фиксатор. Для
этой операции нужно использовать только предписанные для данного типа контактов приспособления или
съёмники (см. указания в руководстве по эксплуатации соответствующего комплекта съёмников).

Примеры разблокировки

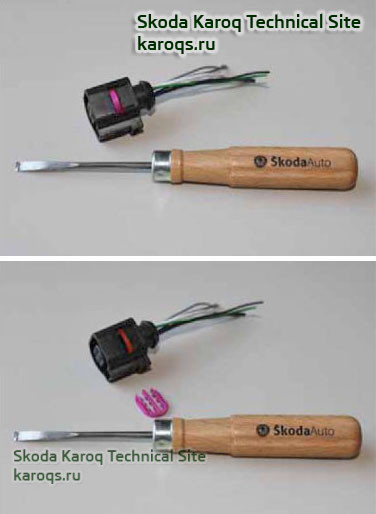

а) Извлечь стопорную скобу.



ПРИМЕЧАНИЕ:
Иногда вторичный фиксатор разблокируется уже самим смещением стопорной скобы на несколько миллиметров (т. е. небольшим вытягиванием скобы). В таких случаях полностью извлекать стопорную скобу из корпуса разъёма не требуется.

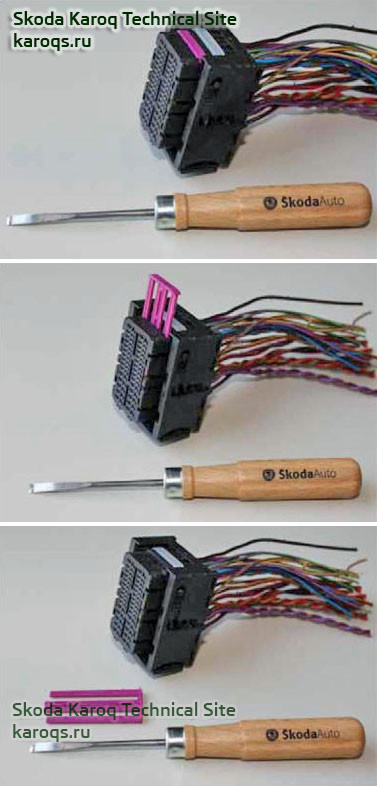

Стопорная скоба — другой пример разблокировки.



б) Открыть «крышку» (см. стрелку).



в) Разблокировать упор.



После разблокирования упора извлечь из корпуса разъёма колодку с контактами.


2. Разблокировка первичного фиксатора контакта в разъёме

Как для разблокирования первичного фиксатора и извлечения контакта из корпуса или колодки разъёма, так и для обратной установки контактов и их уплотнений необходимо использовать только предписанные для данного типа контактов приспособления или съёмники (см. указания в руководстве по эксплуатации соответствующего комплекта съёмников).

Примеры разблокировки

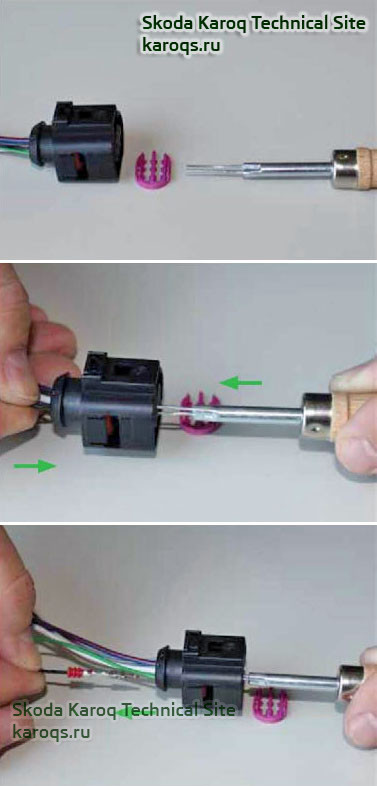

а) Разблокировка вторичного фиксатора.
Разблокировка фиксатора контакта предписанным для этого инструментом.



Извлечение контакта с проводом

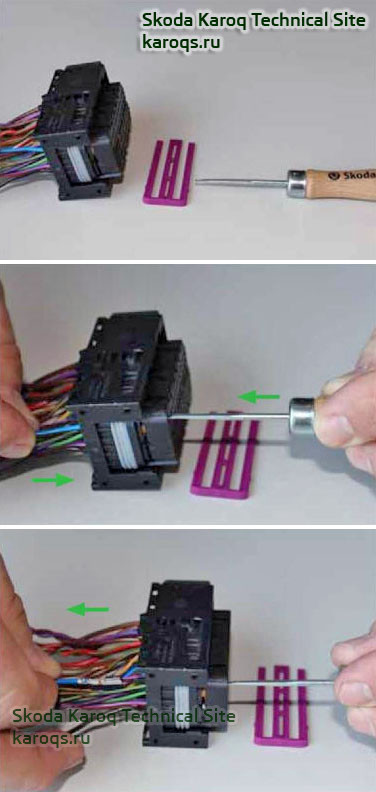

в) Разблокировка вторичного фиксатора.
Разблокировка фиксатора контакта предписанным для этого инструментом.



Извлечение контакта с проводом.

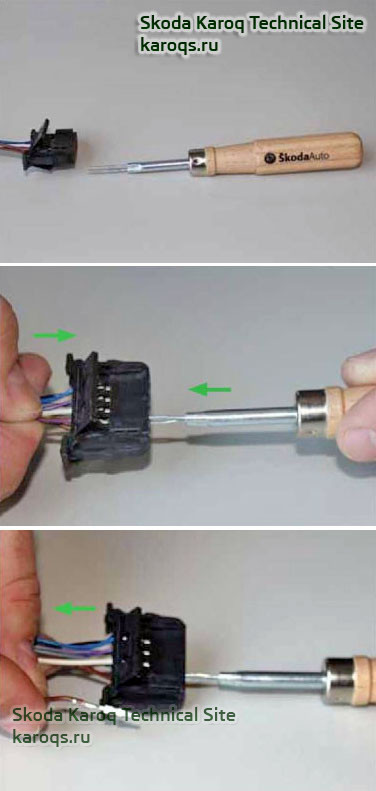

г) Разблокировка вторичного фиксатора.
Разблокировка фиксатора контакта предписанным для этого инструментом.



Извлечение контакта с проводом.

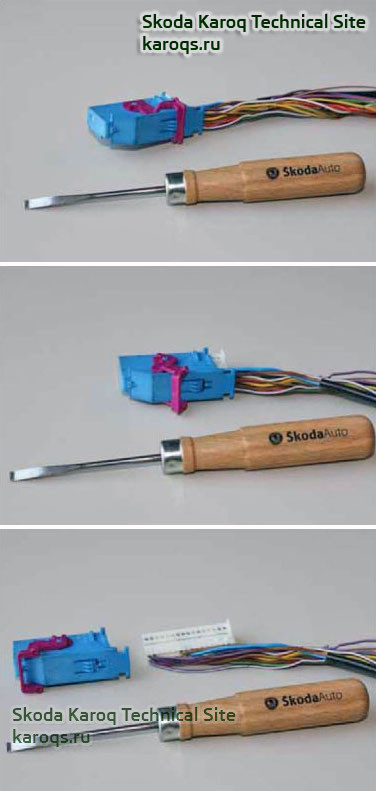

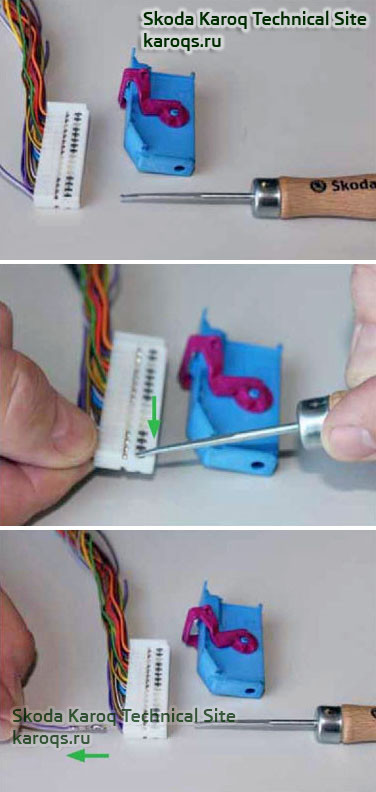

д) Извлечение колодки с контактами после разблокировки вторичного фиксатора (упор).
Разблокировка фиксатора контакта предписанным для этого инструментом.



Извлечение контакта с проводом.


3. Установка провода с уплотнением в корпус разъёма

Порядок выполнения работ описан в руководстве набора для ремонта или в соответствующих случаях в руководстве комплекта съёмников.
Приспособления для установки проводов с уплотнениями (комплект съёмников VAS 1978/35).

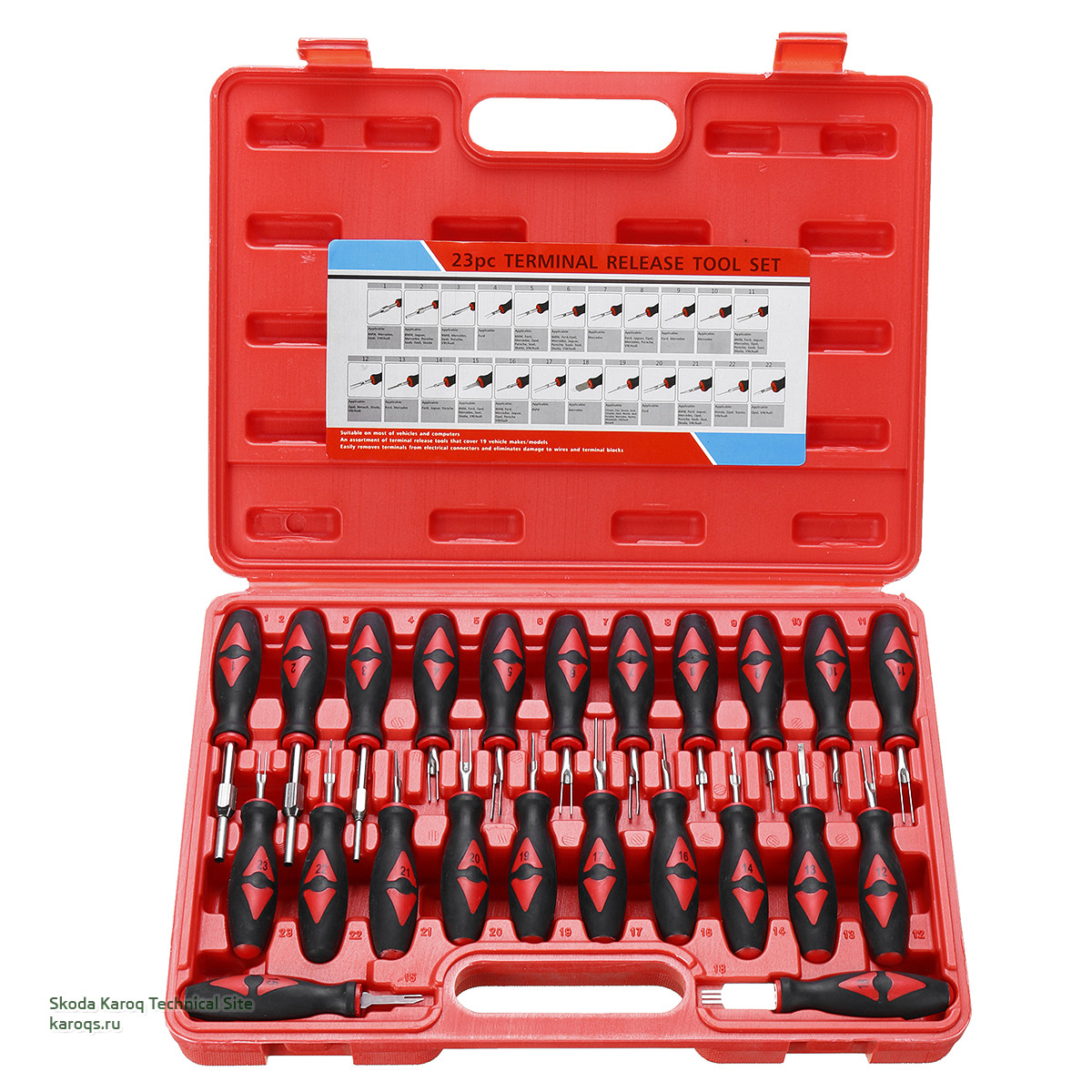

Оригинальный набор дорог, приблизительный аналог на Алиэкспресс: https://ru.aliexpress.com/item/32891171888.html - 31$

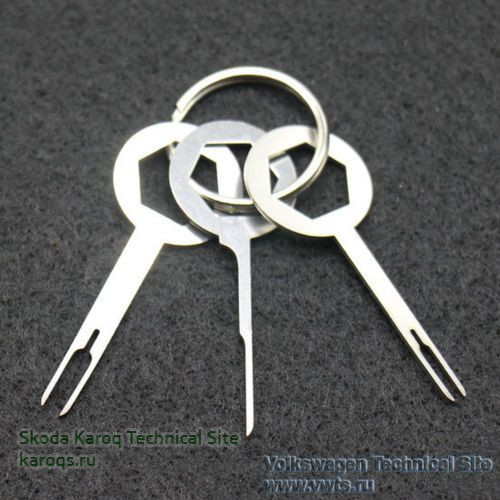

или для разовых работ (за 1$):



Примеры установки проводов с уплотнениями в корпус разъёма

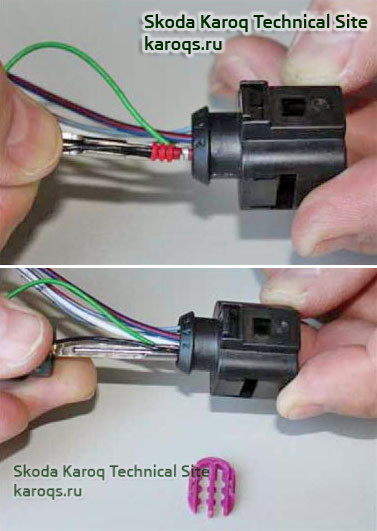

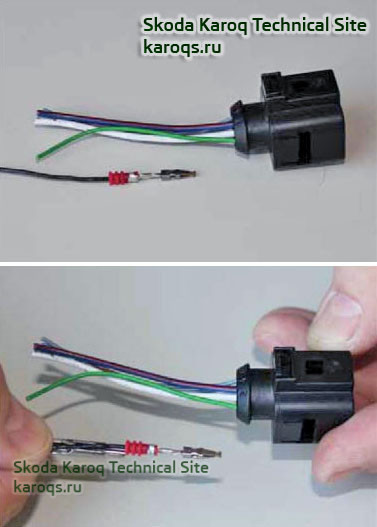

а) Провод с контактом и уплотнением, готовый к установке.



Провод с контактом и уплотнением, вставленный в приспособление для установки.

Установка контакта с уплотнением в корпус разъёма:



Запрессовывание уплотнения в корпус разъёма (до упора).

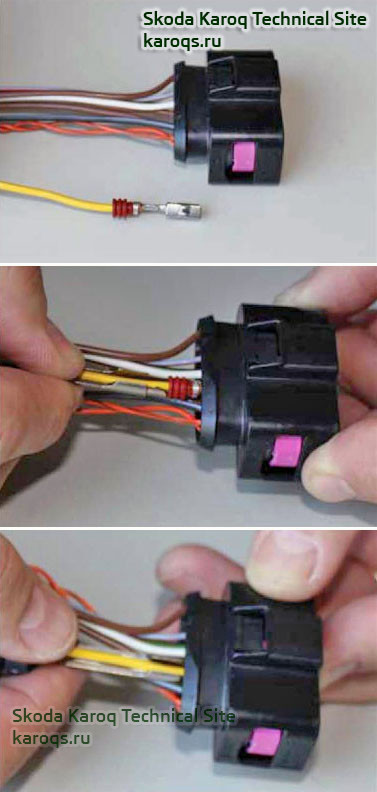

б) Провод с контактом и уплотнением, готовый к установке.
Установка контакта с уплотнением в корпус разъёма (с использованием приспособления для установки).



Запрессовывание уплотнения в корпус разъёма (до упора).

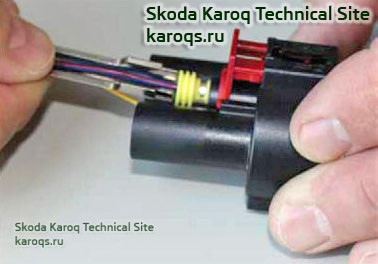

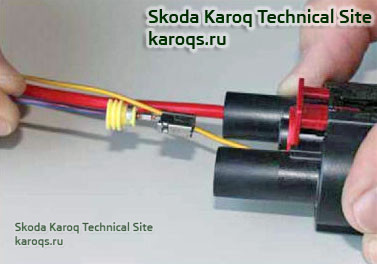

в) Провод с контактом и уплотнением, готовый к установке.

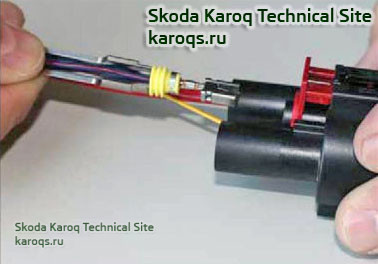

Провод с контактом и уплотнением, вставленный в приспособление для установки.



Установка контакта с уплотнением в корпус разъёма.

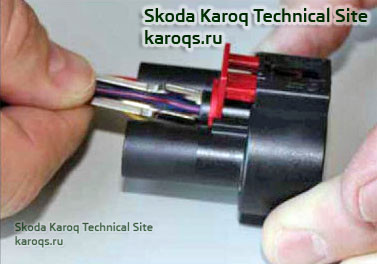

Запрессовывание уплотнения в корпус разъёма (до упора).



Важное указание:
Для ремонта контактов и разъёмов/колодок действует уже полностью и неоднократно повторяющееся основное условие: использоваться должны только рекомендованные специально для соответствующих операций инструменты и методы. Если выяснится, что причиной возникновения какой–либо неисправности стало несоблюдение действующих правил и рекомендаций производителя, то никакие рекламации по этой неисправности не принимаются и расходы по ремонту компанией Skoda не покрываются.


4. Отдельные случаи неправильного порядка выполнения ремонта контактов и разъёмов/колодок

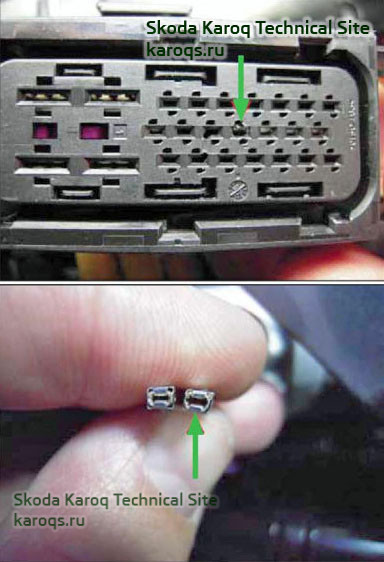

а) При ремонте электрической проводки блока управления коробки передач использовался неправильный съёмник, в результате была повреждена колодка контактов и сам соответствующий контакт (речь шла о проводе шины CAN High в колодке разъёма T25 и на блоке управления КП). Автомобиль остановился во время движения, и зажглась контрольная лампа системы ESP. Причина: плохой контакт вследствие деформации контакта в колодке (см. ниже).



Правильное выполнение ремонта

Ремонт контактов и разъёмов/колодок должен выполняться только с использованием рекомендованных инструментов, приспособлений и компонентов, и только в порядке, рекомендованном производителем.

Последнее редактирование:
Съемники за 1 доллар с али работают плохо с мелкими пинами, для одного раза не вижу смысла их приобретать. Хорошего результата при работе со средними и крупными пинами можно добиться при помощи двух бабушкиных булавок заточенных на манер шлицевой отвертки.

@Admin, а можно где-то узнать какие пины используются в конкретном разъёме? Собираюсь делать автохолд, в соответствующей теме вроде расписано какие провода нужно и куда проложить, но ведь надо иметь пины. А какие я не знаю - не хочется все разобрать только чтобы посмотреть. На старом Тигуане была табличка разъём - тип пина в соответствующем контакте. Нет ли такого на Карок?

@gLobster, у меня по нему есть только это:

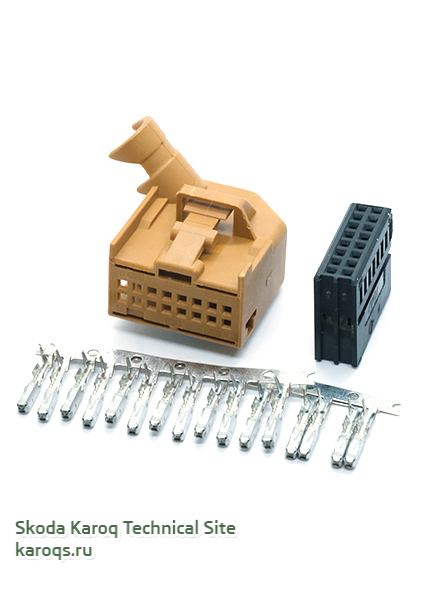

шетекерное соединение -T16f



по номеру 8W0 972 416 можно найти например это:



или купить его с пинами...
