Разборка двери - как снять панели обшивки передних и задних дверей в Skoda Karoq.
Обшивка передней двери
Краткое описание компонентов - Панель обшивки передней двери
1 - Обивка передней двери
2 - Фиксатор
3 - Обшивка наружного зеркала заднего вида
4 - Фиксатор
5 - Облицовка привода дверной ручки
6 - Винт
Момент затяжки: 4 Нм.
7 - Накладка динамика
8 - Ручка
9 - Переключатель регулировки наружных зеркал
10 - Облицовка электропривода
Блок управления стеклоподъемниками в водительской двери E512
11 - Клавиши электрических стеклоподъёмников
12 - Центрирующий зажим
13 - Подсветка двери
14 - Фиксатор
15 - Фиксатор
Снятие и установка панели обшивки передней двери Skoda Karoq
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку модуля управления -10-
– Открепить облицовку ручки -8- с помощью, например, клина 3409.
– Выкрутить винты -6-.
– Открепить по очереди облицовку из фиксаторов -1-
– Снять облицовку двери с уплотнительной планки стекла движением вверх.

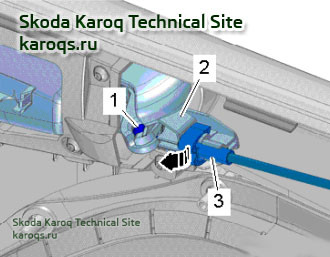

– На внутренней стороне облицовки двери разблокировать трос привода -3- и выдвинуть из привода внутренней ручки двери -2- в направлении -стрелки-, извлечь из зажима хвостовик -1-.
– В зависимости от комплектации отсоединить электрические разъёмы от обивки двери.
– Извлечь облицовку из автомобиля.
Установка
– Установка осуществляется в обратной последовательности.
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
Проверить правильность подсоединения дренажного шланга в двери.
Обшивка задней двери
Краткое описание компонентов - Панель обшивки задней двери Skoda Karoq
1 - Внутренняя отделка
2 - Пружинный зажим
3 - Панель обшивки задней двери
4 - Пружинный зажим
5 - Панель управления дверной ручкой
6 - Винт
Момент затяжки: 4 Нм.
7 - Крышка динамика
8 - Ручка
9 - Блок выключателей стеклоподъемника
Кнопка для заднего стекла в задней двери E700 / E705
10 - Панель для работы
11 - Центрирующий зажим
Снятие и установка панели обшивки задней двери Skoda Karoq
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку модуля управления -10- и снять разъём.
– Открепить облицовку ручки -8- с помощью, например, клина -3409-.
– Выкрутить винты -6- (4 Нм).
– Поочерёдно высвободить облицовку двери из фиксаторов -4-.
– Снять облицовку с центровочного фиксатора -11-.
– Снять облицовку двери -3- с уплотнительной планки стекла движением вверх.
– Вытащить трос -3- от механизма внутренней ручки двери с внутренней стороны панели обивки двери -2- в -направлении стрелки- и отсоединить концевой элемент -1-.
– В зависимости от комплектации автомобиля отсоединить электрические разъёмы от обивки двери.
– Извлечь облицовку из автомобиля.
Установка
– Установка осуществляется в обратной последовательности.
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.

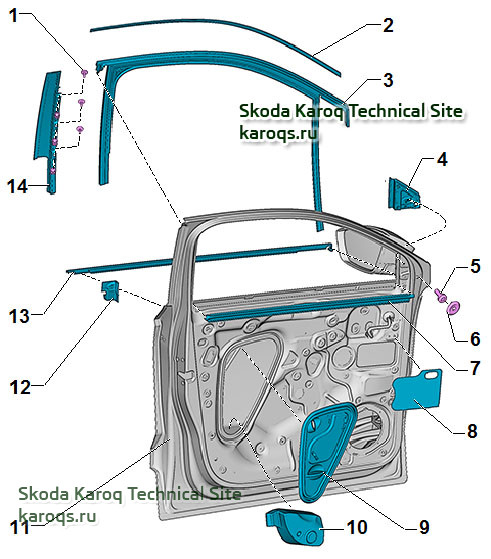

Детали и узлы дверей Skoda Karoq
1 - Винт. Момент затяжки 2,5 Н·м.
2 - Молдинг
3 - Направляющая стекла
4 - Уплотнитель наружного зеркала
5 - Винт. Момент затяжки 20 Н·м.
6 - Заглушка
7 - Внутренний уплотнитель паза стекла
8 - Крышка
9 - Внутренняя накладка двери
10 - Шумоизоляция
11 - Дверь
12 - Уплотнение
13 - Наружный уплотнитель паза стекла
14 - Облицовка стойки B
Обшивка передней двери
Краткое описание компонентов - Панель обшивки передней двери
1 - Обивка передней двери
2 - Фиксатор
3 - Обшивка наружного зеркала заднего вида
4 - Фиксатор
5 - Облицовка привода дверной ручки
6 - Винт
Момент затяжки: 4 Нм.
7 - Накладка динамика
8 - Ручка
9 - Переключатель регулировки наружных зеркал
10 - Облицовка электропривода
Блок управления стеклоподъемниками в водительской двери E512
11 - Клавиши электрических стеклоподъёмников
12 - Центрирующий зажим
13 - Подсветка двери
14 - Фиксатор
15 - Фиксатор
Снятие и установка панели обшивки передней двери Skoda Karoq
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку модуля управления -10-
– Открепить облицовку ручки -8- с помощью, например, клина 3409.
– Выкрутить винты -6-.
– Открепить по очереди облицовку из фиксаторов -1-
– Снять облицовку двери с уплотнительной планки стекла движением вверх.
– На внутренней стороне облицовки двери разблокировать трос привода -3- и выдвинуть из привода внутренней ручки двери -2- в направлении -стрелки-, извлечь из зажима хвостовик -1-.
– В зависимости от комплектации отсоединить электрические разъёмы от обивки двери.
– Извлечь облицовку из автомобиля.
Установка
– Установка осуществляется в обратной последовательности.
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
Проверить правильность подсоединения дренажного шланга в двери.
Обшивка задней двери
Краткое описание компонентов - Панель обшивки задней двери Skoda Karoq
1 - Внутренняя отделка
2 - Пружинный зажим
3 - Панель обшивки задней двери
4 - Пружинный зажим
5 - Панель управления дверной ручкой
6 - Винт
Момент затяжки: 4 Нм.
7 - Крышка динамика
8 - Ручка
9 - Блок выключателей стеклоподъемника
Кнопка для заднего стекла в задней двери E700 / E705
10 - Панель для работы
11 - Центрирующий зажим
Снятие и установка панели обшивки задней двери Skoda Karoq
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять облицовку модуля управления -10- и снять разъём.
– Открепить облицовку ручки -8- с помощью, например, клина -3409-.
– Выкрутить винты -6- (4 Нм).
– Поочерёдно высвободить облицовку двери из фиксаторов -4-.
– Снять облицовку с центровочного фиксатора -11-.
– Снять облицовку двери -3- с уплотнительной планки стекла движением вверх.
– Вытащить трос -3- от механизма внутренней ручки двери с внутренней стороны панели обивки двери -2- в -направлении стрелки- и отсоединить концевой элемент -1-.
– В зависимости от комплектации автомобиля отсоединить электрические разъёмы от обивки двери.
– Извлечь облицовку из автомобиля.
Установка
– Установка осуществляется в обратной последовательности.
Перед сборкой проверить все элементы крепления, повреждённые элементы заменить.
Детали и узлы дверей Skoda Karoq
1 - Винт. Момент затяжки 2,5 Н·м.
2 - Молдинг
3 - Направляющая стекла
4 - Уплотнитель наружного зеркала
5 - Винт. Момент затяжки 20 Н·м.
6 - Заглушка
7 - Внутренний уплотнитель паза стекла
8 - Крышка
9 - Внутренняя накладка двери
10 - Шумоизоляция
11 - Дверь
12 - Уплотнение
13 - Наружный уплотнитель паза стекла
14 - Облицовка стойки B
