Установка заводских передних брызговиков на Skoda Karoq (NU)
Комплект передних брызговиков, номер для заказа 57A 075 111
предназначен для автомобилей с пластиковыми расширениями задних крыльев PR номер комплектации 6EE
Комплект передних брызговиков, номер для заказа 57A 075 111A
предназначен для автомобилей без пластиковых расширений задних крыльев PR номер комплектации 6EA
(подробнее про коды комплектации здесь).
Указание. Для монтажа детали автомобиль должен быть совершенно чистым.
В руководстве описан монтаж переднего брызговика с левой стороны автомобиля.
Монтаж переднего брызговика с правой стороны автомобиля производится аналогично.
Рис. 2. Поставьте автомобиль на лапы автомобильного подъемника в мастерской и соответственно поднимите. Для облегчения доступа при выполнении
монтажа рекомендуем демонтировать переднее колесо или использовать угловую сверлильную машинку. Затем удалите винт из колесной ниши (см. стрелку)
Рис. 3. Приложите передний брызговик к автомобилю таким образом, чтобы его язычки прилегали к продольной балке. Сначала частично ввинтите винт в
центре брызговика (см. стрелку).
Указание. Винт следует вводить горизонтально, а не под углом.
Затем нажмите брызговик вверх и затяните винт с усилием 2 Нм (см стрелку).
Внимание! В нескольких миллиметрах за подкрылком находятся перемычка кузова и кронштейн крыла. Поэтому для правильного сверления верхнего отверстия необходимо действовать следующим образом.

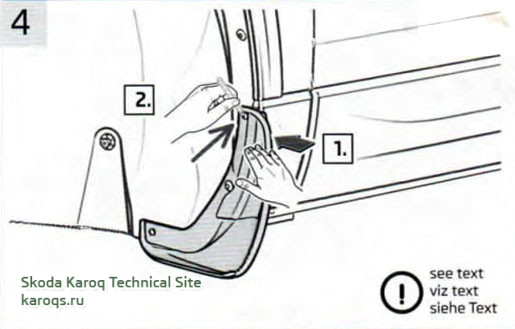

Рис. 4. Рукой нажмите брызговик в направлении автомобиля и с помощью подходящего карандаша (или фломастера) отметьте положение верхнего отверстия (см стрелку).

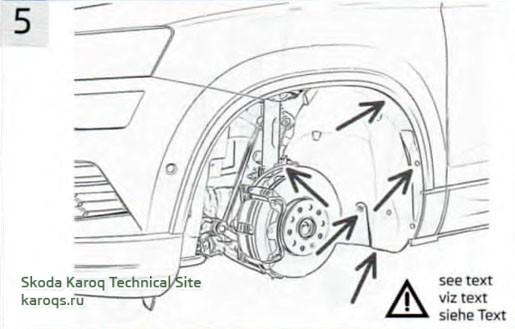

Рис. 5. Демонтируйте брызговик. Снимите винты и гайку с колесной ниши (см. стрелки).

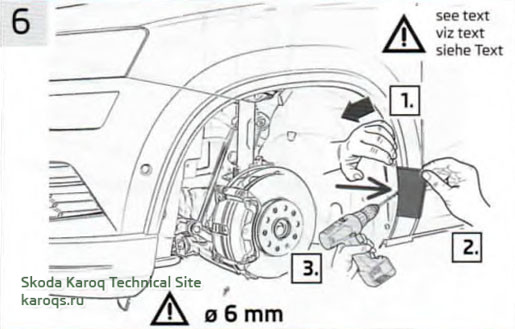

Рис. 6. Отсоедините заднюю половину подкрылка Затем поместите подходящую вставку между подкрылком и кузовом Это должно предотвратить контакт
сверла с кузовом. В завершение сделайте в отмеченном месте отверстие диаметром 6 мм, просверлив только стенку подкрылка.
Внимание! Сверлить нужно только в пластиковой стенке подкрылка. Не повредите детали, находящиеся за подкрылком.
При сверлении в случае необходимости используйте ограничитель глубины. Следите за тем, чтобы не произошло повреждения кузова (повреждения лакокрасочного покрытия).
Следите за тем, чтобы не просверлить вставку.
Следите также за тем, чтобы сама вставка не повредила автомобиль.
Установите на место заднюю половину подкрылка, винты и гайку в соответствии с указаниями в руководстве по выполнению ремонта Skoda
Установите брызговик в прежнее положение

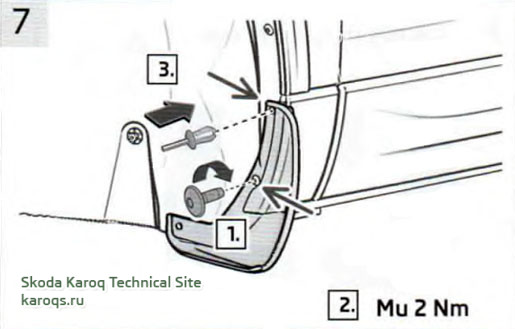

Рис. 7. Ввинтите средний винт и затяните его с усилием 2 Нм. Вставьте в просверленное верхнее отверстие насечную заклепку. Зафиксируйте заклепку,
нажав на пластиковый штифт (см стрелку).

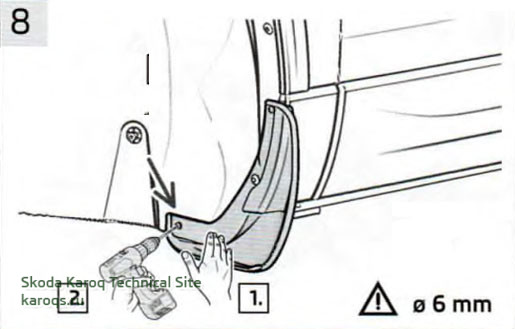

Рис. 8. Прижмите брызговик к колесной нише и просверлите нижнее отверстие (см, стрелку) диаметром б мм.

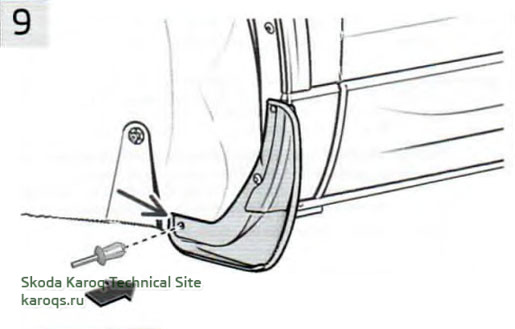

Рис. 9. Вставьте в просверленное нижнее отверстие насечную заклепку.
Зафиксируйте заклепку, нажав на пластиковый штифт (см. стрелку)

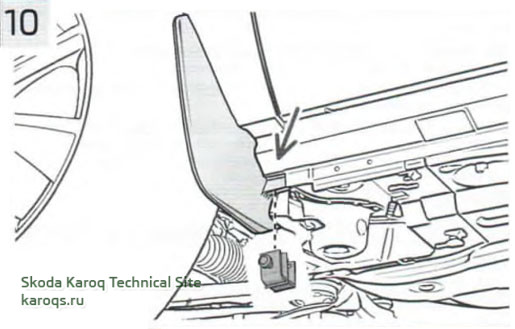

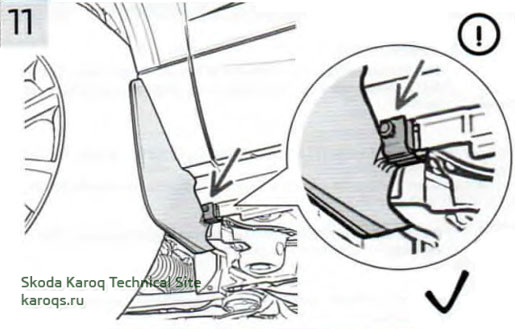

Рис. 10, 11. Установите в нижней части переднего брызговика фиксатор (см. стрелку) в нужном положении таким образом, чтобы при затягивании винта
этот фиксатор не сползал с язычков брызговика (см. детальный рисунок)
Осторожно затяните винт, контролируя при этом положение фиксатора.

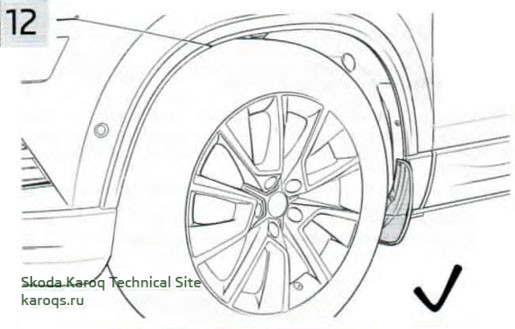

Установите переднее колесо на место.
