Руководство Поясничный подпор передних сидений Шкода Карок, снятие и установка

Снятие и установка регулировки поясничного подпора Skoda Karoq

Снятие

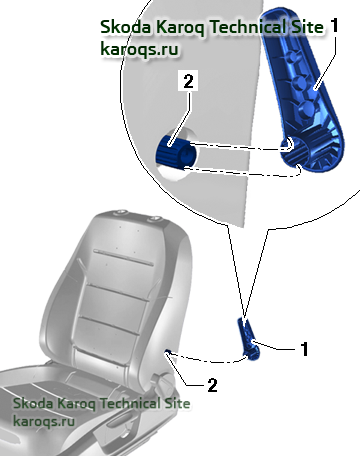

– Извлечь рычаг регулировки положения поясничного подпора - 1 - из шлицев вала - 2



Установка
– Установить рычаг регулировки положения поясничного подпора на шлицы вала и заблокировать.
Следить за тем, чтобы шлицы вала совпадали со шлицами рычага регулировки положения поясничного подпора.


Поясничный подпор с механической регулировкой

Снятие

– Снять сиденье см. Снятие и установка переднего сиденья Шкода Карок
– Снять спинку сиденья
– Снять обивку и вспененный наполнитель спинки, см. Снятие и установка обивки и подушек спинок сидений
– Выкрутить винты - 3 - (2 Н·м) и отсоединить механизм регулировки положения поясничного подпора от каркаса спинки - 1 -.



– Отсоединить боковые крепления - 6 и 5 - по обеим сторонам от каркаса спинки - 1 -.
– Отсоединить боковые пружины - 2 и 7 - от каркаса спинки - 1 -.
– Отсоединить каркас поясничной опоры - 4 - от креплений сверху - стрелки -.
– Снять каркас поясничной опоры - 4 - с каркаса спинки.

Установка
– Установка производится в обратной последовательности.


Поясничный подпор с электроприводом регулировки



1 - Не является запасной деталью
Подкладная шайба отлита в поясничном подпоре.
2 - Поясничный подпор
на стороне водителя:
- с электродвигателем продольного перемещения поясничного подпора сиденья водителя -V125-
- электродвигателем вертикального перемещения поясничного подпора сиденья водителя -V129-
на стороне переднего пассажира:
- с электродвигателем продольного перемещения поясничного подпора сиденья переднего пассажира -V126-
- электродвигателем вертикального перемещения поясничного подпора сиденья переднего пассажира -V130-
3 - Каркас спинки
4 - Заклёпки
