Снятие и установка переднего сиденья в Skoda Karoq
Снятие
– Сдвинуть сиденье в крайнее переднее положение.
– Выкрутить задние винты -3 и 4-.
– Сдвинуть сиденье в крайнее заднее положение.
– Выкрутить передние винты -1 и 2-.
– Отсоединить все разъёмы (в зависимости от комплектации автомобиля).
– Извлечь сиденье -5- из автомобиля.
Осторожно!
Если сиденье вынимается из автомобиля или транспортируется, нельзя браться за навесные детали.
К ним относятся замок ремня безопасности, рычаг
регулировки продольного положения сиденья, рычаг
регулировки сиденья по высоте и облицовки сиденья.
Соблюдение этого требования необходимо во избежание повреждений.
Установка
– Подсоединить все разъёмы (в зависимости от комплектации автомобиля).
– Установить центрирующий штифт сиденья со стороны центрального тоннеля -5- в соответствующее отверстие в полу.
– Сдвинуть сиденье в крайнее заднее положение.
– Затянуть передний винт около центрального тоннеля -4- (40 Нм).
– Затянуть передний винт со стороны порога -2- (40 Нм).
– Сдвинуть сиденье в крайнее переднее положение.
– Затянуть задний винт около центрального тоннеля -3- (40 Нм).
– Затянуть задний винт со стороны порога -1- (40 Нм).
ВНИМАНИЕ!
При повреждении резьбы в элементе поперечины пола, к которой крепится сиденье, запрещается восстанавливать резьбу!
В этом случае необходимо заменить элемент поперечины пола.

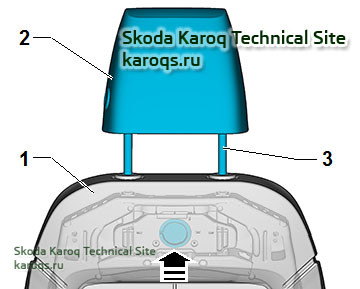

Снятие и установка подголовника Шкода Карок
Снятие
– На тыльной стороне спинки под обивкой нащупать кнопку разблокирования - стрелка-.
– Вытащить подголовник из направляющих.
Для лучшей наглядности направляющие подголовника изображены частично демонтированными.
При отпирании не допускать повреждения обивки спинки.
Установка
– Установка осуществляется в обратной последовательности.

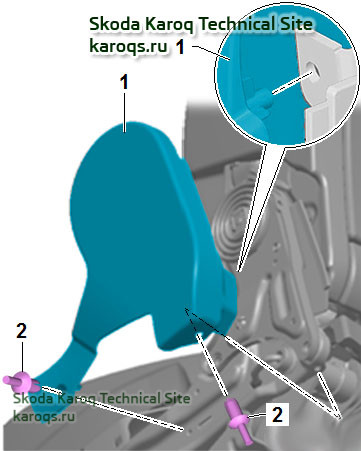

Снятие и установка облицовки со стороны тоннеля
см. выше "Снятие и установка переднего сиденья"
– Извлечь вытяжные заклёпки -2-.
– Снять боковую облицовку -1- с сиденья.
Установка
– Установка осуществляется в обратной последовательности.
Снятие и установка рукоятки регулировки высоты сиденья

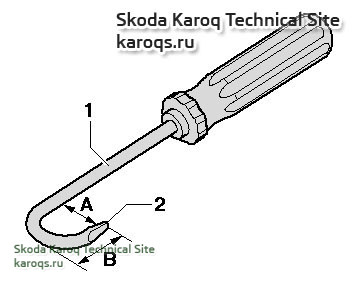

Необходимые инструменты и вспомогательные средства
– Шлицевую отвёртку -1- с шириной жала 3,5 мм согнуть следующим образом:
– A = 20 мм
– B = не более 15 мм

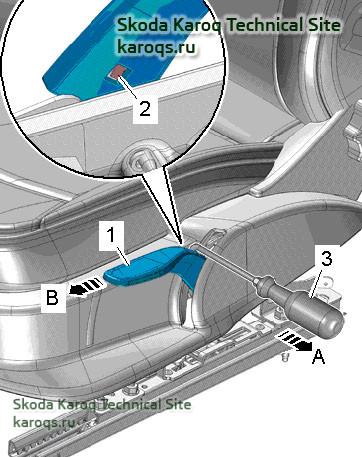

Снятие
– Привести переднее сиденье в крайнее верхнее положение, а затем опустить на один ход рычага.
– Вытянуть рукоятку как можно выше и удерживать.
– Снять рукоятку -1- с сиденья.
– Вставить вспомогательный инструмент -3- в гнездо.
– Разблокировать фиксатор -2- и потянуть рукоятку в направлении стрелки -B-.
– Снять рукоятку с механизма вертикальной регулировки.
Установка
– Насадить рукоятку вертикальной регулировки на механизм.
Фиксатор рукоятки должен защёлкнуться с хорошо слышным звуком

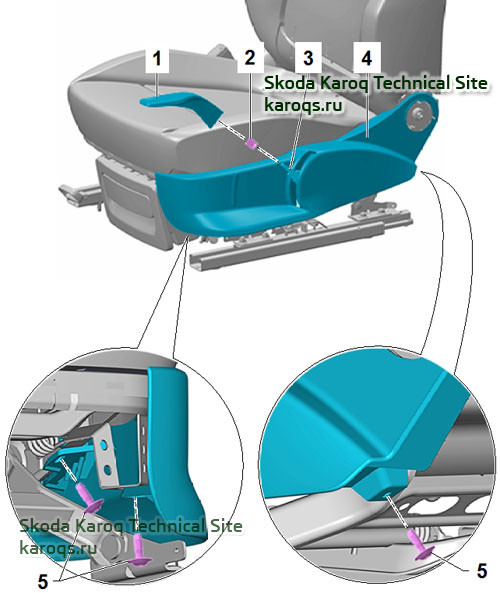

Снятие и установка боковой облицовки сиденья со стороны порога - стандартное сиденье
– Снять сиденье
см выше "Снятие и установка переднего сиденья"
– Снять маховичок ручной регулировки наклона спинки.
– Выкрутить винты -5- (2 Нм).
– Снять облицовку с сиденья.
Установка
– Установка осуществляется в обратной последовательности.

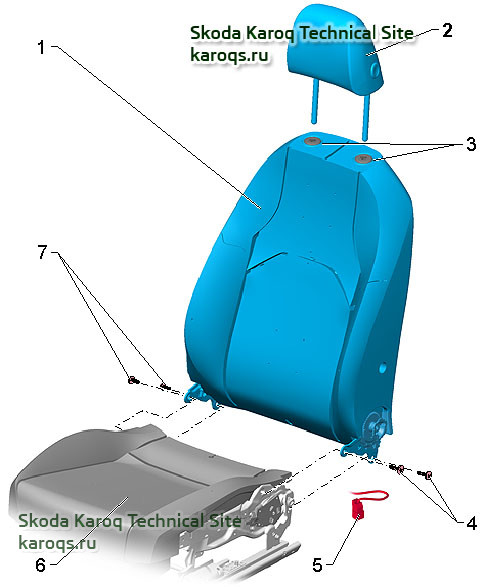

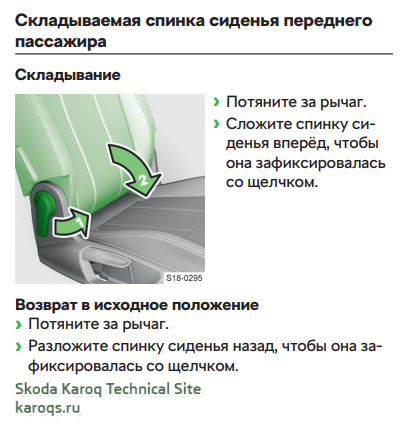

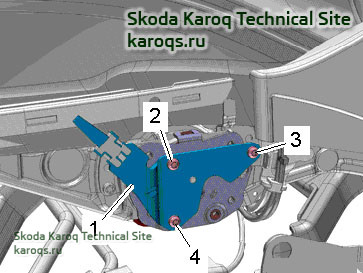

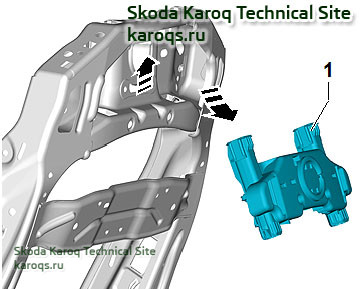

Skoda Karoq - cнятие и установка спинки переднего сиденья
Снятие
– Снять переднее сиденье
см. выше "Снятие и установка переднего сиденья"
– Снять боковые облицовки
см. выше "Снятие и установка рукоятки регулировки высоты сиденья
– Вытянуть подголовник -2- из провода -3-
см. выше "Снятие и установка подголовника
– Отсоединить разъёмы -5- идущих к спинке жгутов проводов.
– Освободить кабельные стяжки и фиксаторы.
– Вывернуть винты -4- и -7- (34 Нм).
– Опустить спинку -1- вперёд и снять её с сиденья -6-.
Установка
– Установка осуществляется в обратной последовательности.
Снятие
– Сдвинуть сиденье в крайнее переднее положение.
– Выкрутить задние винты -3 и 4-.
– Сдвинуть сиденье в крайнее заднее положение.
– Выкрутить передние винты -1 и 2-.
– Отсоединить все разъёмы (в зависимости от комплектации автомобиля).
– Извлечь сиденье -5- из автомобиля.
Осторожно!
Если сиденье вынимается из автомобиля или транспортируется, нельзя браться за навесные детали.
К ним относятся замок ремня безопасности, рычаг
регулировки продольного положения сиденья, рычаг
регулировки сиденья по высоте и облицовки сиденья.
Соблюдение этого требования необходимо во избежание повреждений.
Установка
– Подсоединить все разъёмы (в зависимости от комплектации автомобиля).
– Установить центрирующий штифт сиденья со стороны центрального тоннеля -5- в соответствующее отверстие в полу.
– Сдвинуть сиденье в крайнее заднее положение.
– Затянуть передний винт около центрального тоннеля -4- (40 Нм).
– Затянуть передний винт со стороны порога -2- (40 Нм).
– Сдвинуть сиденье в крайнее переднее положение.
– Затянуть задний винт около центрального тоннеля -3- (40 Нм).
– Затянуть задний винт со стороны порога -1- (40 Нм).
ВНИМАНИЕ!
При повреждении резьбы в элементе поперечины пола, к которой крепится сиденье, запрещается восстанавливать резьбу!
В этом случае необходимо заменить элемент поперечины пола.
Снятие и установка подголовника Шкода Карок
Снятие
– На тыльной стороне спинки под обивкой нащупать кнопку разблокирования - стрелка-.
– Вытащить подголовник из направляющих.
Для лучшей наглядности направляющие подголовника изображены частично демонтированными.
При отпирании не допускать повреждения обивки спинки.
Установка
– Установка осуществляется в обратной последовательности.
Снятие и установка облицовки со стороны тоннеля
см. выше "Снятие и установка переднего сиденья"
– Извлечь вытяжные заклёпки -2-.
– Снять боковую облицовку -1- с сиденья.
Установка
– Установка осуществляется в обратной последовательности.
Снятие и установка рукоятки регулировки высоты сиденья
Необходимые инструменты и вспомогательные средства
– Шлицевую отвёртку -1- с шириной жала 3,5 мм согнуть следующим образом:
– A = 20 мм
– B = не более 15 мм
Снятие
– Привести переднее сиденье в крайнее верхнее положение, а затем опустить на один ход рычага.
– Вытянуть рукоятку как можно выше и удерживать.
– Снять рукоятку -1- с сиденья.
– Вставить вспомогательный инструмент -3- в гнездо.
– Разблокировать фиксатор -2- и потянуть рукоятку в направлении стрелки -B-.
– Снять рукоятку с механизма вертикальной регулировки.
Установка
– Насадить рукоятку вертикальной регулировки на механизм.
Фиксатор рукоятки должен защёлкнуться с хорошо слышным звуком
Снятие и установка боковой облицовки сиденья со стороны порога - стандартное сиденье
– Снять сиденье
см выше "Снятие и установка переднего сиденья"
– Снять маховичок ручной регулировки наклона спинки.
– Выкрутить винты -5- (2 Нм).
– Снять облицовку с сиденья.
Установка
– Установка осуществляется в обратной последовательности.
Skoda Karoq - cнятие и установка спинки переднего сиденья
Снятие
– Снять переднее сиденье
см. выше "Снятие и установка переднего сиденья"
– Снять боковые облицовки
см. выше "Снятие и установка рукоятки регулировки высоты сиденья
– Вытянуть подголовник -2- из провода -3-
см. выше "Снятие и установка подголовника
– Отсоединить разъёмы -5- идущих к спинке жгутов проводов.
– Освободить кабельные стяжки и фиксаторы.
– Вывернуть винты -4- и -7- (34 Нм).
– Опустить спинку -1- вперёд и снять её с сиденья -6-.
Установка
– Установка осуществляется в обратной последовательности.
