Детали и узлы омывателя ветрового стекла, бачок омывателя в левой передней колёсной нише, Шкода Карок без омывателя фар
1 - Бачок омывателя
"Снятие и установка бачка стеклоомывателя" см. ниже
2 - Гайка, 3 шт., 8 Н·м
3 - Заливная горловина бачка омывателя
Опасность недостаточно герметичного уплотнения.
Не отсоединять от бачка омывателя.
4 - Заливной патрубок бачка омывателя
Опасность недостаточно герметичного уплотнения.
Не отсоединять от заливного патрубка бачка омывателя.
5 - Сетчатый фильтр
6 - Крышка бачка
7 - Форсунки омывателя
q снятие и установка → Глава „Снятие и установка форсунок омывателя“
8 - Уплотнительная втулка
9 - Насос омывателей ветрового и заднего стёкол -V59-
Снятие и установка насоса стеклоомывателя
10 - Водяной шланг
11 - Втулка

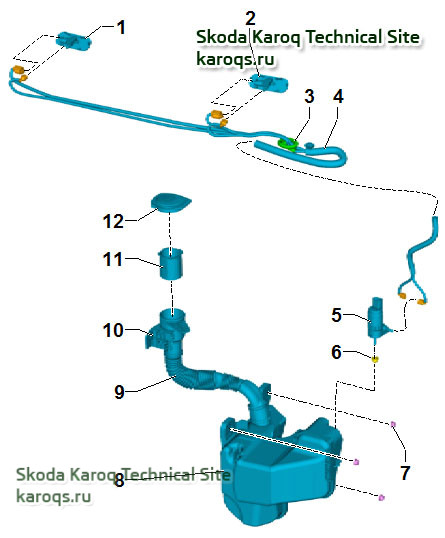

Детали и узлы омывателя ветрового стекла, бачок омывателя в левой передней колёсной нише, Skoda Karoq с омывателем фар
1 - Правая форсунка омывателя
Снятие и установка форсунок омывателя
2 - Левая форсунка омывателя
3 - Втулка
4 - Водяной шланг
5 - Насос омывателей ветрового и заднего стёкол -V59-
"Снятие и установка насоса стеклоомывателя"
6 - Уплотнительная втулка
7 - Гайка, 3 шт., 8 Н·м
8 - Бачок омывателя
с датчиком уровня жидкости в бачке стеклоомывателя -G33- нельзя заменить в отдельности
см. ниже "Снятие и установка бачка стеклоомывателя"
9 - Заливная горловина бачка омывателя
Опасность недостаточно герметичного уплотнения.
Не отсоединять от бачка омывателя.
10 - Заливной патрубок бачка омывателя
Опасность недостаточно герметичного уплотнения.
Не отсоединять от заливного патрубка бачка омывателя.
11 - Сетчатый фильтр
12 - Крышка бачка
Снятие и установка бачка стеклоомывателя Шкода Карок
В зависимости от комплектации положение и форма отдельных деталей и крепление шлангов могут незначительно отличаться от варианта, представленного на рисунке.
Снятие и установка выполняются аналогично.
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Снять передний левый подкрылок
– Установить под бачок омывателя поддон.

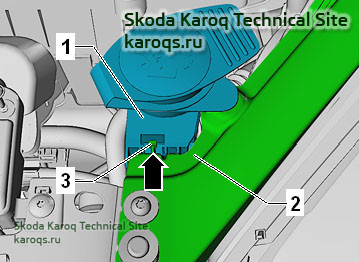

– Слегка приподнять заливной патрубок бачка -1- и снять с опоры -3- крепления -2-

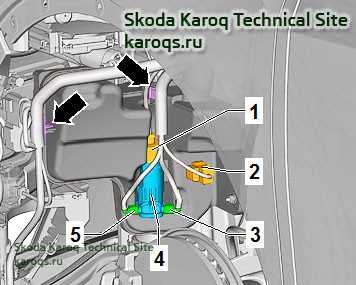

Автомобили без омывателя фар:
– Разблокировать и отсоединить разъёмы -1- и -2-
– Разблокировать шланги стеклоомывателя -3- и -5- и отсоединить от насоса -4-.
– Отсоединить от бачка жгут проводов -стрелки-.
Автомобили с омывателем фар

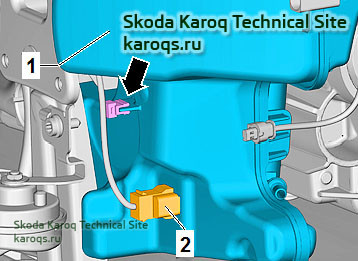

– Разблокировать и отсоединить разъём -2-
– Отсоединить жгут проводов -стрелка- от бачка -1-

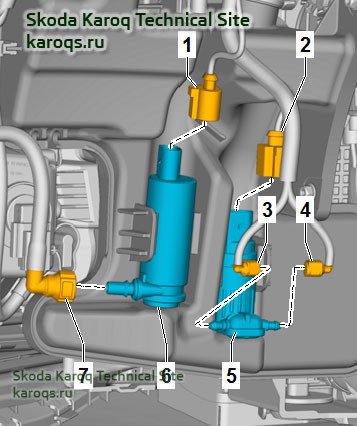

– Разблокировать и отсоединить разъёмы -1- и -2-
– Разблокировать шланги стеклоомывателя -3- и -4- и отсоединить от насоса -5-
– Разблокировать шланг стеклоомывателя -7- и отсоединить от насоса -6-
Продолжение для всех автомобилей

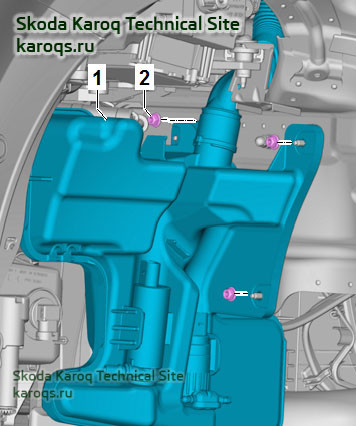

– Открутить гайки -2- и вынуть бачок омывателя -1-
При снятии осторожно провести заливной патрубок через отверстие в кузове.
Установка
Установка выполняется в обратной последовательности, при этом необходимо учитывать следующее:
– Шланги с угловыми соединителями должны зафиксироваться в штуцерах насосов с характерным щелчком.
Указание: Для того чтобы при подсоединении к насосу стеклоомывателя не перепутать шланги, на штуцерах насоса и шлангов имеются цветные метки. Штуцеры шлангов при установке подсоединять строго согласно цветовой маркировке соответствующих штуцеров насоса.
Моменты затяжки
см. выше "Детали и узлы омывателя ветрового стекла"
